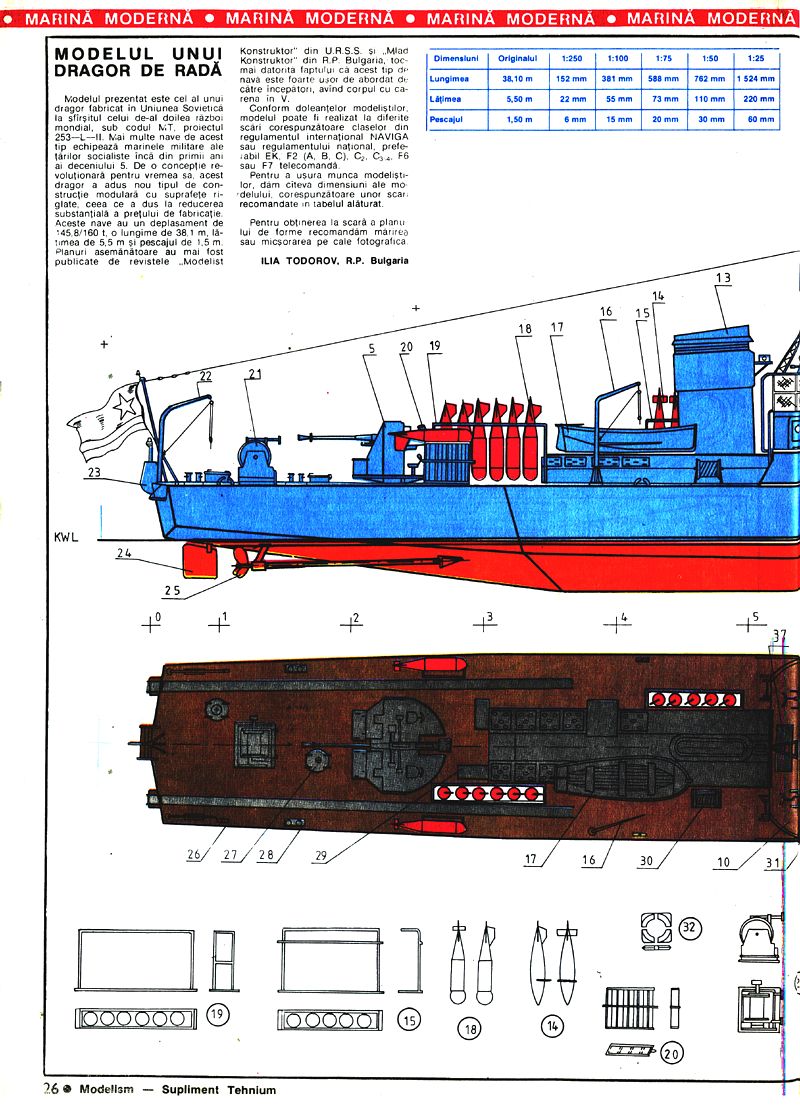

MODELUL UNUI DRAGOR DE RADĂ

Modelul prezentat este cel al unui dragor fabricat în Uniunea Sovietică la sfârșitul celui de-al doilea război mondial, sub codul MT. proiectul 253-L-II. Mai multe nave de acest tip echipează marinele militare ale țărilor socialiste încă din primii ani ai deceniului 5. De o concepție revoluționară pentru vremea sa, acest dragor a adus nou tipul de construcție modulară cu suprafețe riglate, ceea ce a dus la reducerea substanțială a prețului de fabricație.

Aceste nave au un deplasament de 145,8/160 t, o lungime de 38,1 m, lățimea de 5,5 m și pescajul de 1,5 m. Planuri asemănătoare au mai fost publicate de revistele Modelist Konstruktor din U.R.S.S. și Mlad Konstruktor din R.P. Bulgaria, tocmai datorită faptului că acest tip de navă este foarte ușor de abordat de către începători, având corpul cu carena în V.

Conform dorințelor modeliștilor, modelul poate fi realizat la diferite scări corespunzătoare claselor din regulamentul internațional NAVIGA sau regulamentul național, preferabil EK, F2 (A, B, C), C₂, C4, F6 sau F7 telecomandă.

Pentru a ușura munca modeliștilor, dăm câteva dimensiuni ale modelului, corespunzătoare unor scări recomandate în tabelul alăturat.

Pentru obținerea la scară a planului de forme recomandăm mărirea sau micșorarea pe cale fotografică.

ILIA TODOROV, R.P. Bulgaria

Dimensiuni:

Originalul 1:250 1:100 1:75 1:50 1:25 Lungimea 38,10 m 152 mm 381 mm 588 mm 762 mm 1524 mm Lățimea 5,50 m 22 mm 55 mm 73 mm 110 mm 220 mm Pescajul 1,50 m 6 mm 15 mm 20 mm 30 mm 60 mm

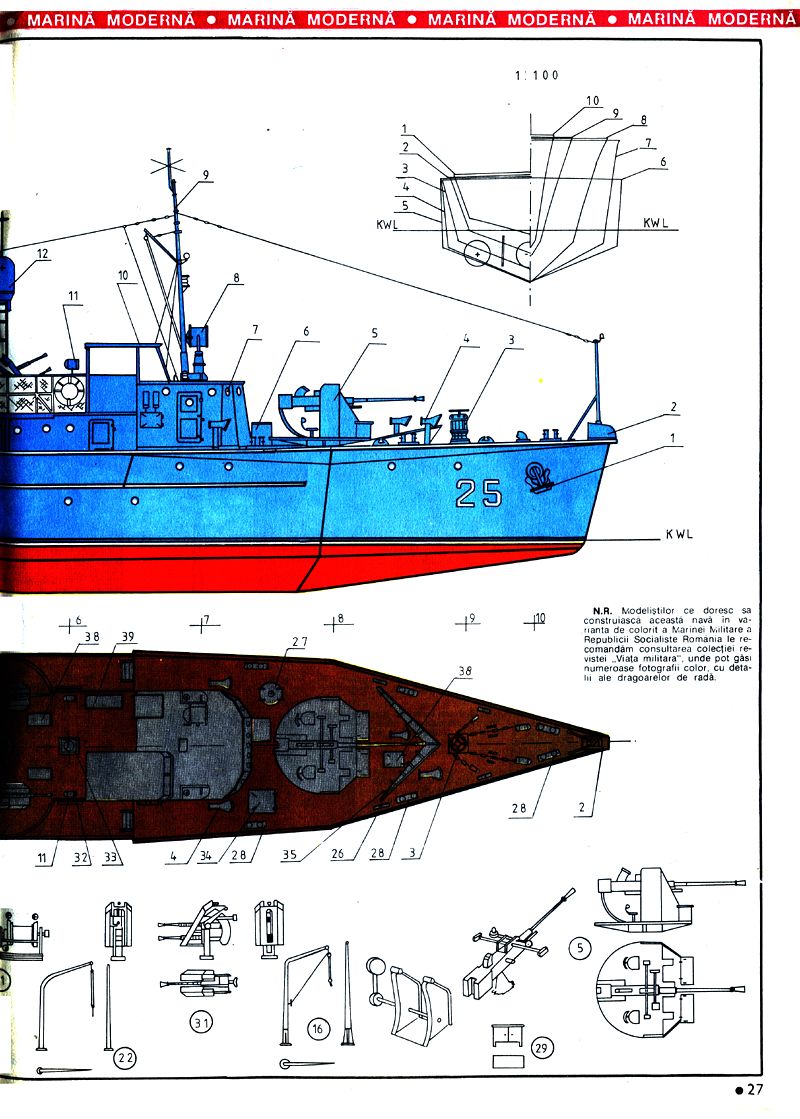

N.R. Modeliștilor ce doresc să construiască această navă în varianta de colorit a Marinei Militare al Republicii Socialiste România le recomandăm consultarea colecției revistei "Viața militară", unde pot găsi numeroase fotografii color, cu detalii ale dragoarelor de radă.
