Construiți singuri

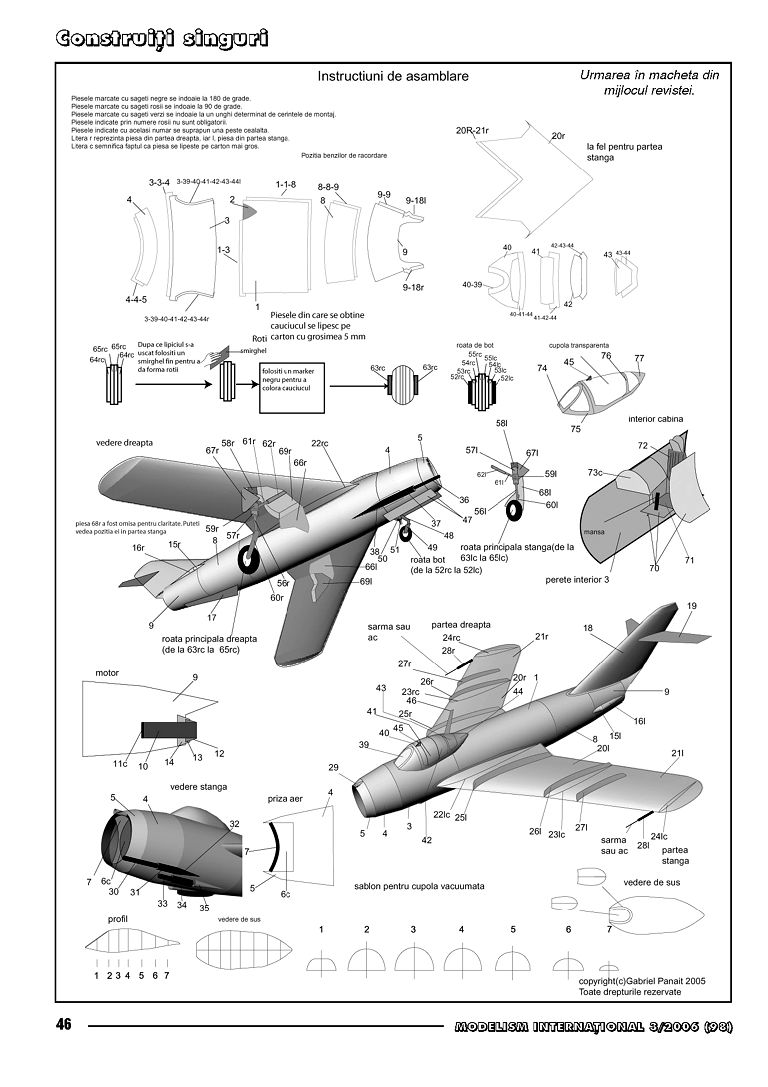

Instrucțiuni de asamblare

Piesele marcate cu săgeți negre se îndoaie la 180 de grade. Piesele marcate cu săgeți roșii se îndoaie la 90 de grade. Piesele marcate cu săgeți verzi se îndoaie la un unghi determinat de cerințele de montaj. Piesele indicate prin numere roșii nu sunt obligatorii. Piesele indicate cu același număr se suprapun una peste cealaltă. Litera r reprezintă piesa din partea dreaptă, iar l, piesa din partea stângă. Litera c semnifică faptul că piesa se lipește pe carton mai gros.

46 4-4-5 3-3-4 3-30-49-41-42-43-44 3 1-3 1 3-39-40-41-42-43-44 20R-21r 20r

Poza benzilor de racordare 1-1-8 8-8-9 8 9-9 9-18l

Piesele din care se obține cauciucul se lipesc pe 65rc 65rc

După ce lipiciul s-a uscat folosiți un smirghel fin pentru a da forma roții Roți carton cu grosimea 5 mm 64 64rc

Folosiți un marker negru pentru a colora cauciucul

9-18r 40-39

Urmarea în macheta din mijlocul revistei.

la fel pentru partea stângă

40 42-43-44 41 43 43-44 40-41-44 41-42-44

roata de bot cupola transparentă 55c 55 76 77 45 74 63rc 52

vedere dreapta 58 61 62 22rc 67r 69 57l 66r

piesa 68r a fost omisă pentru claritate. Puteți vedea poziția ei în partea stângă

motor 7 6c 11d 5 16r 30 31 profil 15 59r 8 57r

roata principală dreaptă (de la 63rc la 65rc)

interior cabină 58l 75 72 67l 62l 59l 73c 68l 60l 56l 37

mansa 48 38/51 49

roata principală stângă (de la 63lc la 65lc) 50

roata bot (de la 52rc la 52lc) 66l 69l

perete interior 3 60r 14 13 12 10

vedere stângă

priză aer 32 sârmă sau ac

partea dreaptă 18 21r 24rc 28r 27r 26 43 23rc 20r 44 46- 41 25 45 40 39 29 8 15 20l 16l 21l 19 22lc 25l 5 4 26l 23lc 27l sârmă sau ac 24lc 28l

partea stângă

vedere de sus sablon pentru cupola vacuumată 33 34 35

vedere de sus 1 2 3 4 5 1 2 3 4 5 6 7
