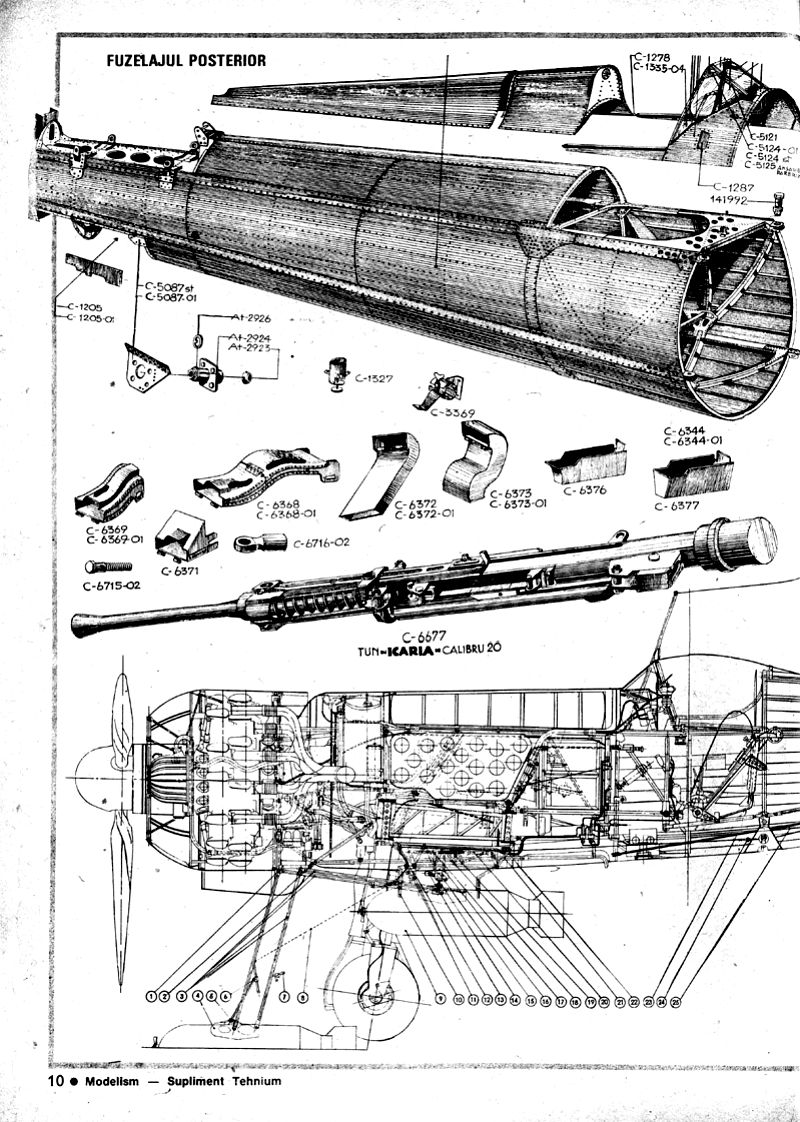

FUZELAJUL POSTERIOR

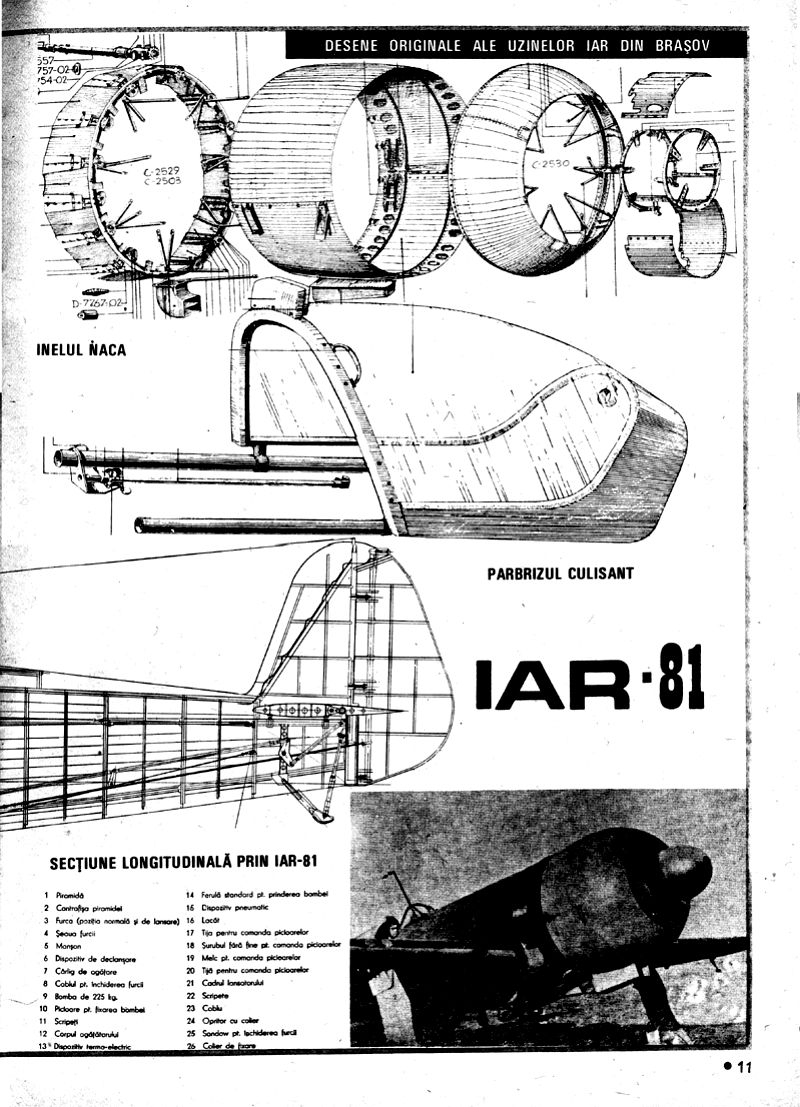

SECŢIUNE LONGITUDINALĂ PRIN IAR-81 1 Piramida 2 Controfigă piramidei 3 Furca (poziția normală și de lansare) 4 Scaun furci 5 Manson 6 Dispozitiv de declanșare 7 Cârlig de agățare 8 Cablul pt. închiderea furci 9 Bomba de 225 kg 10 Picioare pt. fixarea bombei 11 Scrip 12 Corpul og 13 Dispozitiv termo-electric 14 Ferud standard pt. prinderea bombei 15 Dispozitiv pneumatic 16 Locaș 17 Tijă pentru comanda picioarelor 18 Șurubul fără fine pt. comanda picioarelor 19 Melc pt. comanda picioarelor 20 Tijă pentru comanda picioarelor 21 Cadrul lansatorului 22 Scripeți 23 Cablu 24 Opritor cu colar 25 Șandow pt. închiderea furci 26 Colar de bare

DESENE ORIGINALE ALE UZINELOR IAR DIN BRAȘOV

PARBRIZUL CULISANT IAR-81

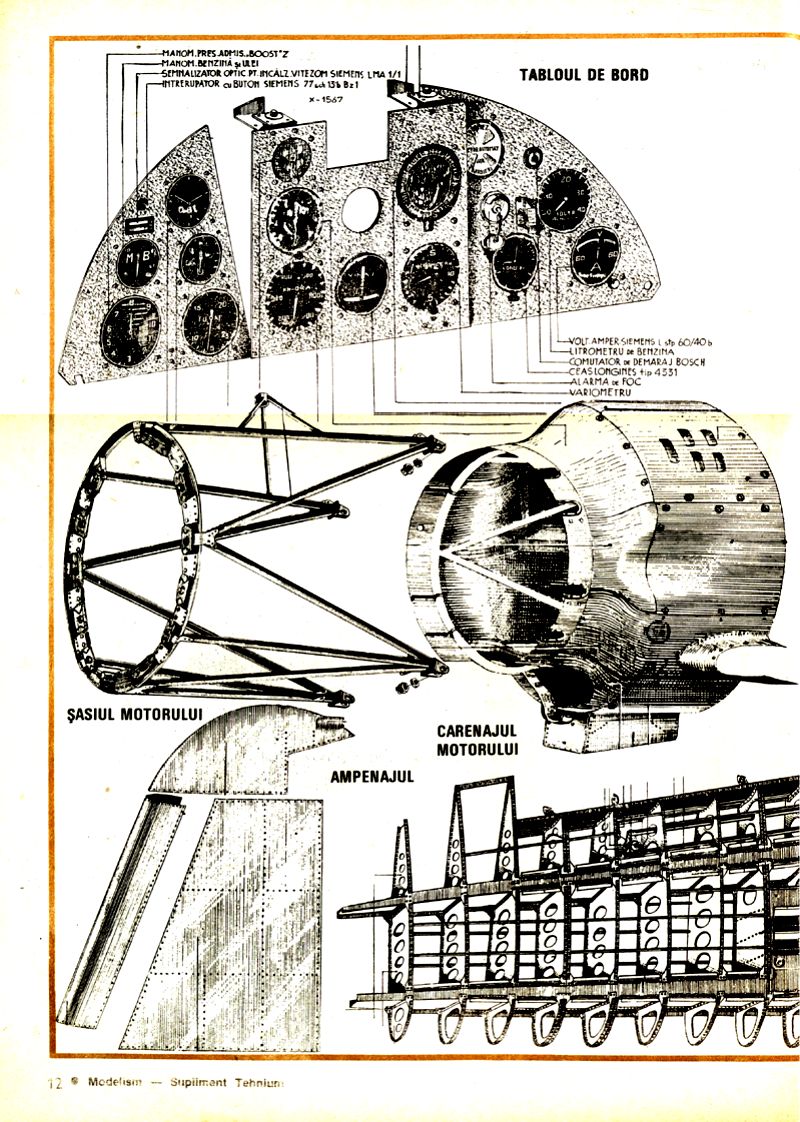

TABLOUL DE BORD - MANOMETRU PRESIUNE ADMISIE BOOST - MANOMETRU BENZINĂ ULEI - SEMNALIZATOR OPTIC PT. CALZ VITEZOMETRU SIEMENS LMA 1/1 - ÎNTRERUPĂTOR CU BUTON SIEMENS 77 136 Bz1 - VOLT AMPERMETRU SIEMENS L stp 60/40b - LITROMETRU DE BENZINĂ - COMUTATOR PT. DEMARAJ BOSCH - CEAS LONGINES tip 4531 - ALARMĂ FOC - VARIOMETRU

ȘASIUL MOTORULUI

AMPENAJUL

CARENAJUL MOTORULUI

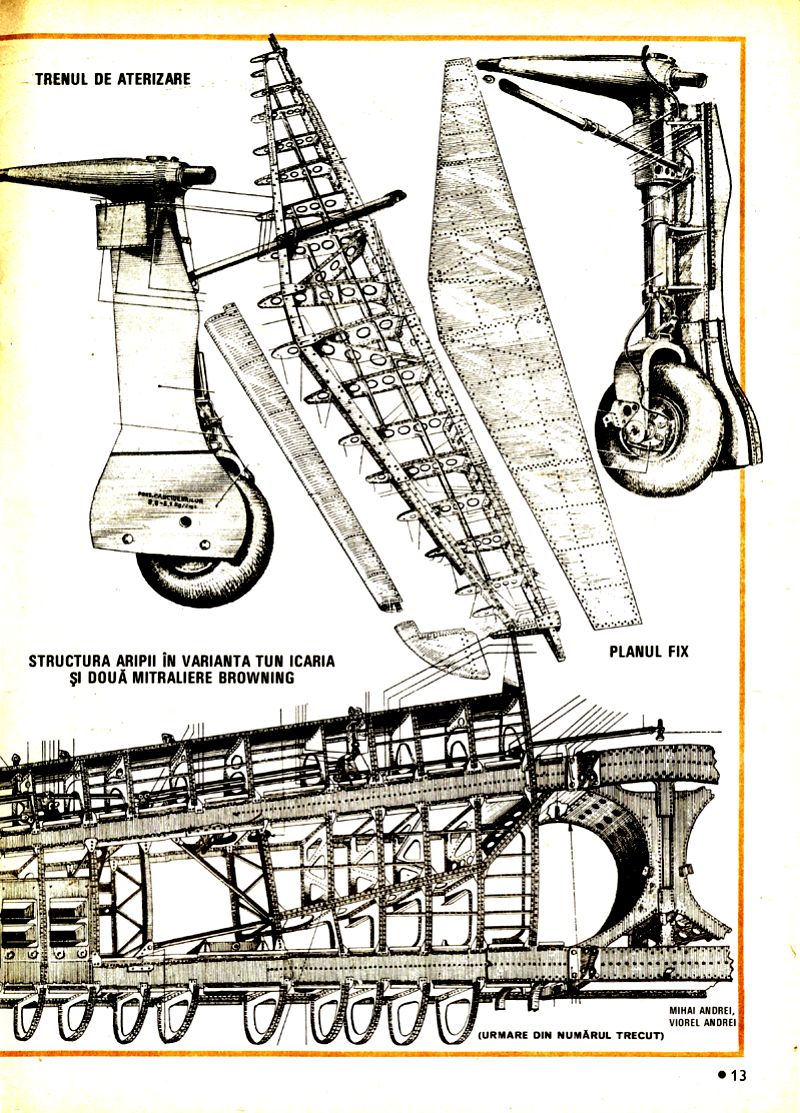

TRENUL DE ATERIZARE

PLANUL FIX

STRUCTURA ARIPII ÎN VARIANTA TUN ICARIA ȘI DOUĂ MITRALIERE BROWNING

MIHAI ANDREI VIOREL ANDREI (URMARE DIN NUMĂRUL TRECUT)
