RACHETA „ARIANE"

În cadrul zborurilor spațiale, cu sau fără echipaj uman, racheta purtătoare este mijlocul de transport al navei spațiale sau satelitului pe orbita circumterestră.

Durata sa de viață este de câteva minute, studiile și cercetările pentru realizarea acesteia sunt costisitoare, iar prețul extrem de ridicat. De aceea, țările europene au decis să-și construiască propria rachetă purtătoare cu sarcină grea, cucerind independența în acest domeniu, hotărârea lor răspunzând unor imperative de ordin economic, permitându-le să aleagă liber misiunile de sateliți și să evite importul unor produse ce pot fi realizate de industria locală.

Racheta purtătoare construită în cooperare de mai multe țări vest-europene poartă numele de ARIANE. La acest program participă 10 state: Franța, R.F.G., Marea Britanie, Olanda, Italia, Elveția. Această rachetă poate plasa un satelit de 800 kg în orbită geostaționară (apogeu 36 000 km perigeu 200 km) sau un satelit de 4 500 kg în orbită joasă (185 km), ori poate lansa pe o traiectorie către planetele Marte sau Venus un satelit cu o greutate de 400 kg.

Racheta purtătoare ARIANE cuprinde 3 trepte, un compartiment de echipamente și ogiva ce conține sarcina utilă. Lungimea totală este de 47,38 m și are masa la start de 207 t.

Treapta întâi (L145) măsoară 3,8 m în diametru și cântărește 153 t, din care 140 t sunt ergoli (tetraoxid de azot NO și dimetilhidrazină disimetrică UDMH). Ergoli sunt stocați în două rezervoare identice, separate. Acest etaj este propulsat de 4 motoare Viking alimentate de turbopompe, furnizând o forță de tracțiune de 240 000 kN la sol. După 138 s de la start, la altitudinea de 45 km, treapta întâi este largată.

Treapta a doua (L35) are un diametru de 2,6 m, cântărește 36 t, din care 33 t sunt ergoli (UDMH și N₂O₄) depozitați în două rezervoare formate dintr-un corp comun despărțit printr-un perete intermediar. Acest etaj este propulsat de un motor Viking-IV de 71 000 kgf în vid. Durata de funcționare a motorului treptei a doua este de 130 s. La altitudinea de 129 km acest etaj este largat.

Treapta treia (H8 la ARIANE 1-1980 sau H10 la ARIANE 2 și 3-1984) are diametrul tot de 2,6 m. Conține 8,5 t de hidrogen și oxigen lichid, stocate în două rezervoare, corp comun cu perete despărțitor intermediar, izolate termic. Etajul trei este propulsat de un motor HM7 de 6000 kgf în vid. Durata de funcționare a acestui motor este de 563 s.

Compartimentul de echipamente, situat deasupra treptei a treia, centralizează toate funcțiunile de navigație, de ghidaj și de funcționare a motoarelor.

Ogiva adăpostește încărcătura utilă (satelit) și permite lansarea acesteia pe orbita stabilită.

Misiunea rachetei purtătoare se termină atunci când satelitul atinge perigeul orbitei de transfer (200 km). Satelitul atinge apogeul orbitei (36 000 km) cu ajutorul propriului său motor de apogeu care-l plasează pe o orbită circulară.

Specialiștii de la industriile care construiesc rachete, împreună cu oamenii de știință și specialiștii de la CNES și ESA prevăd că în anul 1990 un tip perfecționat al rachetei ARIANE, și anume ARIANE 5 să poată plasa pe orbita circumterestră o mininava denumită HERMES.

Pentru racheto-modeliști, prezentăm în cadrul categoriei S7 planurile rachetei purtătoare ARIANE la scara 1:100.

GABRIEL GHEORGHIU

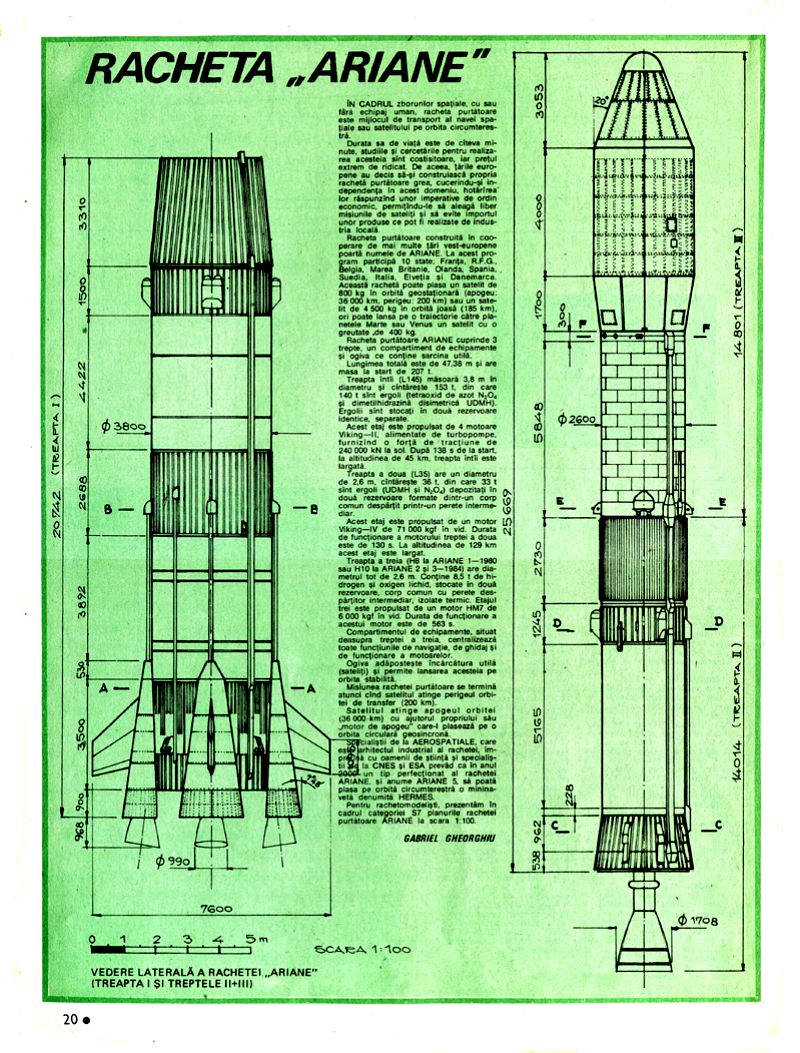

VEDERE LATERALĂ A RACHETEI „ARIANE" (TREAPTA I ȘI TREPTELE II+III)

SCARA 1:100

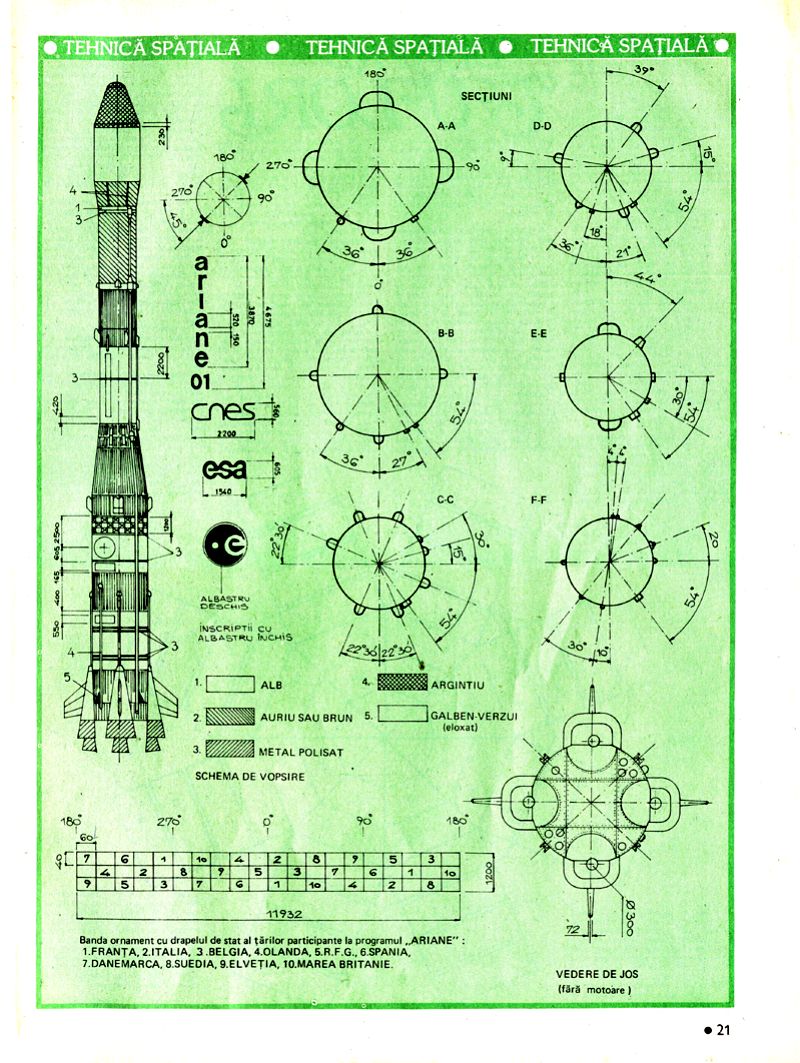

SECȚIUNI A-A B-B C-C D-D E-E F-F

SCHEMA DE VOPSIRE 1. ALB 2. ARGINTIU 3. METAL POLISAJAT 4. AURIU SAU BRUN 5. GALBEN-VERZUI (eloxat) 6. ALBASTRU DESCHIS ÎNSCRIPȚII CU ALBASTRU ÎNCHIS

Banda ornament cu drapelul de stat al țărilor participante la programul „ARIANE": 1.FRANȚA, 2.ITALIA, 3.BELGIA, 4.OLANDA, 5.R.F.G., 6.SPANIA, 7.DANEMARCA, 8.SUEDIA, 9.ELVEȚIA, 10.MAREA BRITANIE.

VEDERE DE JOS (fără motoare)
