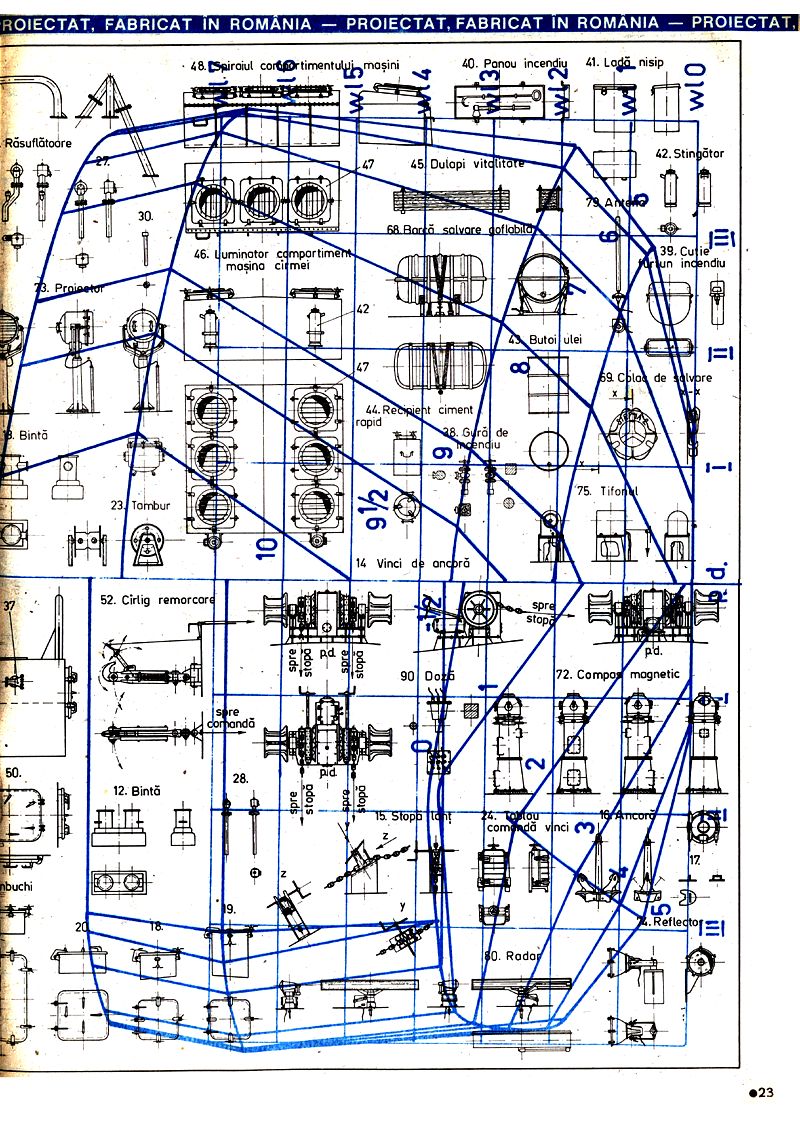

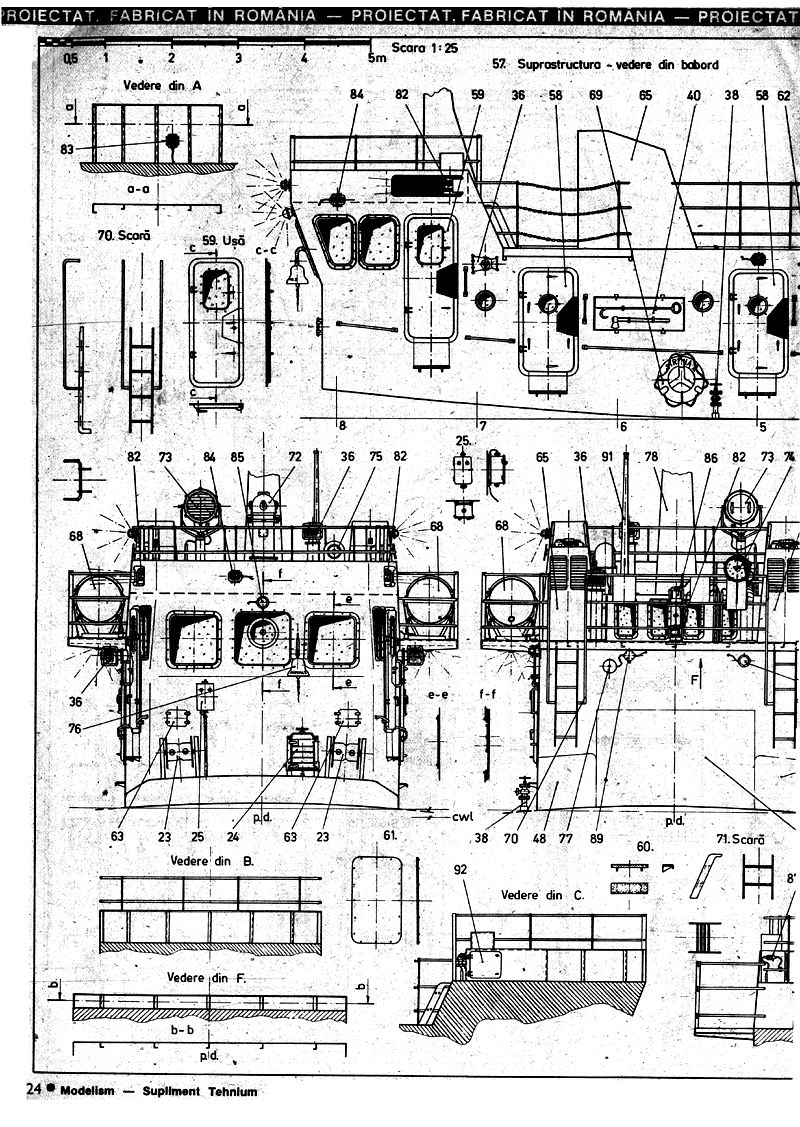

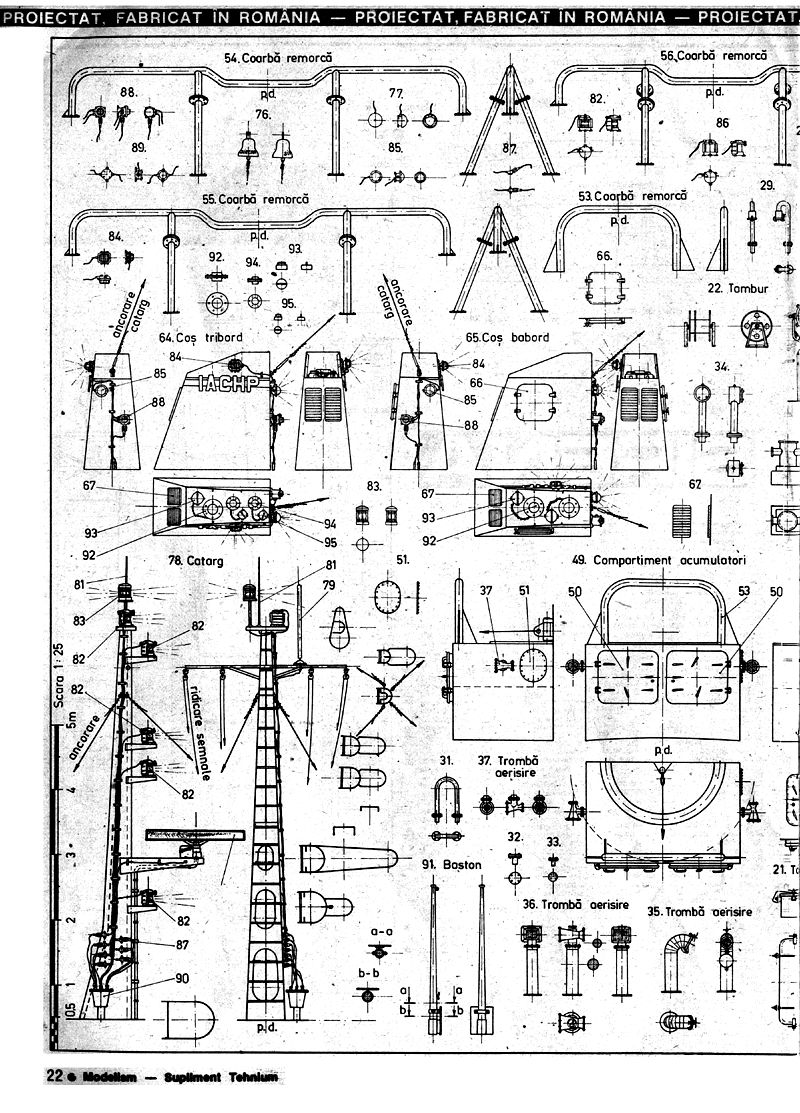

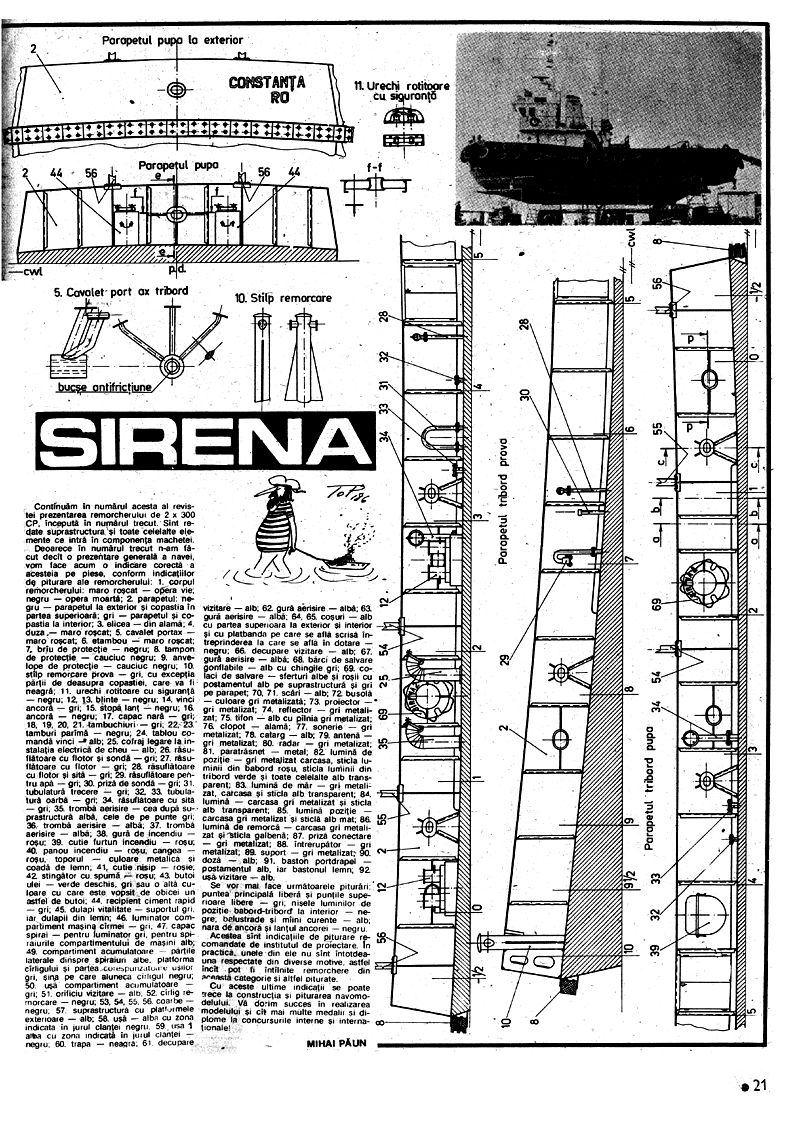

Continuăm în numărul acesta al revistei prezentarea remorcherului de 2 x 300 CP, începută în numărul trecut. Sunt redate suprastructura și toate celelalte elemente ce intră în componența machetei.

Deoarece în numărul trecut n-am făcut decât o prezentare generală a navei, vom face acum o indicare corectă a acesteia pe piese, conform indicațiilor de piturare ale remorcherului:

1. corpul remorcherului: maro roșcat - opera vie; negru opera moartă 2. parapetul: negru-parapetul la exterior și copastia în partea superioară; gri-parapetul și copastia la interior 3. elicea din alamă 4. duza-maro roșcat 5. cavalet portax maro roșcat 6. etambou maro roșcat 7. briu de protecție -negru 8. tampon de protecție cauciuc negru 9. anvelope de protecție cauciuc negru 10. stilp remorcare prova gri, cu excepția părții de deasupra copastiei, care va fi neagră 11. urechi rotitoare cu siguranță -negru 12, 13. blinte negru 14. vinci ancoră gri 15. stopa lanț negru 16. ancoră negru 17. capac nară gri 18, 19, 20, 21. tambuchiuri gri 22, 23. tamburi parâmă-negru 24. tablou comandă vinci alb 25. cofraj legare la instalația electrică de cheu-alb 26. răsuflătoare cu flotor și sondă-gri 27. răsuflătoare cu flotor gri 28. răsuflătoare cu flotor și sită-gri 29. răsuflătoare pentru apă gri 30. priză de sondă-gri 31. tubulatura trecere gri 32, 33. tubulatura oarbă gri 34. răsuflătoare cu sită -gri 35. trombă aerisire cea după suprastructură albă, cele de pe punte gri 36. trombă aerisire albă 37. trombă aerisire albă 38. gură de incendiu roșu 39. cutie furtun incendiu roșu 40. panou incendiu roșu, cangeaua roșu, toporul culoare metalică și coada de lemn 41. cutie nisip roșie 42. stingător cu spumă roșu 43. butoi ulei verde deschis, gri sau altă culoare cu care este vopsit de obicei un astfel de butoi 44. recipient ciment rapid gri 45. dulapi vitalitate suportul gri, iar dulapii din lemn 46. luminator compartiment mașină cirmei gri 47. capac spiral pentru luminator gri, pentru spiraiurile compartimentului de mașini alb 49. compartiment acumulatoare părțile laterale dinspre spiraiu albe, platforma cârligului și partea corespunzătoare ușor gri, șina pe care alunecă cârlugul negru 50. ușă compartiment acumulatoare gri 51. orificiu vizitare - alb 52. cârlig remorcare-negru 53, 54, 55, 56. coarbe-negru 57. suprastructura cu platformele exterioare alb 58. ușa albă cu zona indicată în jurul clanței negru 59. ușa culoare gri metalizată 60. trapă neagră 61. decupare vizitare alb 62. gură aerisire - albă 63. gură aerisire albă 64, 65. coșuri - alb cu partea superioară la exterior și interior și cu platbanda pe care se află scrisă întreprinderea la care se află în dotare negru 66. decupare vizitare alb 67. gură aerisire albă 68. bărci de salvare gonflabile alb cu chingile gri 69. colaci de salvare sferturi albe și roșii cu postamentul alb pe suprastructura și gri pe parapet 70, 71. scări-alb 72. busolă culoare gri metalizată 73. proiector gri metalizat 74. reflector gri metalizat 75. tifon-alb cu pâlnia gri metalizat 76. clopot alamă 77. sonerie gri metalizat 78. catarg alb 79. antenă- gri metalizat 80. radar gri metalizat 81. paratrăsnet metal 82. lumină de poziție gri metalizat carcasa, sticla luminii din babord roșu, sticla luminii din tribord verde și toate celelalte alb transparent 83. lumină de mă gri metalizat, carcasa și sticla alb transparent 84. lumină carcasa gri metalizat și sticla alb transparent 85. lumină poziție carcasa gri metalizat și sticla alb mat 86. lumină de remorcă-carcasa gri metalizat și sticla galbenă 87. priză conectare gri metalizat 88. întrerupător gri metalizat 89. suport gri metalizat 90. doză alb 91. baston portdrapel- postamentul alb, iar bastonul lemn 92. ușă vizitare - alb

Se vor mai face următoarele piturări: puntea principală liberă și puntile superioare libere gri, nișele luminilor de poziție babord-tribord la interior-negre, balustra de și mâini curente - alb, nara de ancoră și lanțul ancorei-negru.

Acestea sunt indicațiile de piturare recomandate de institutul de proiectare. În practică, unele din ele nu sunt întotdeauna respectate din diverse motive, astfel încât pot fi întâlnite remorcher din această categorie și altfel vopsite.

Cu aceste ultime indicații se poate trece la construcția și piturarea navomodelului. Vă dorim succes în realizarea modelului și cât mai multe medalii și diplome la concursurile interne și internaționale!

MIHAI PĂUN
