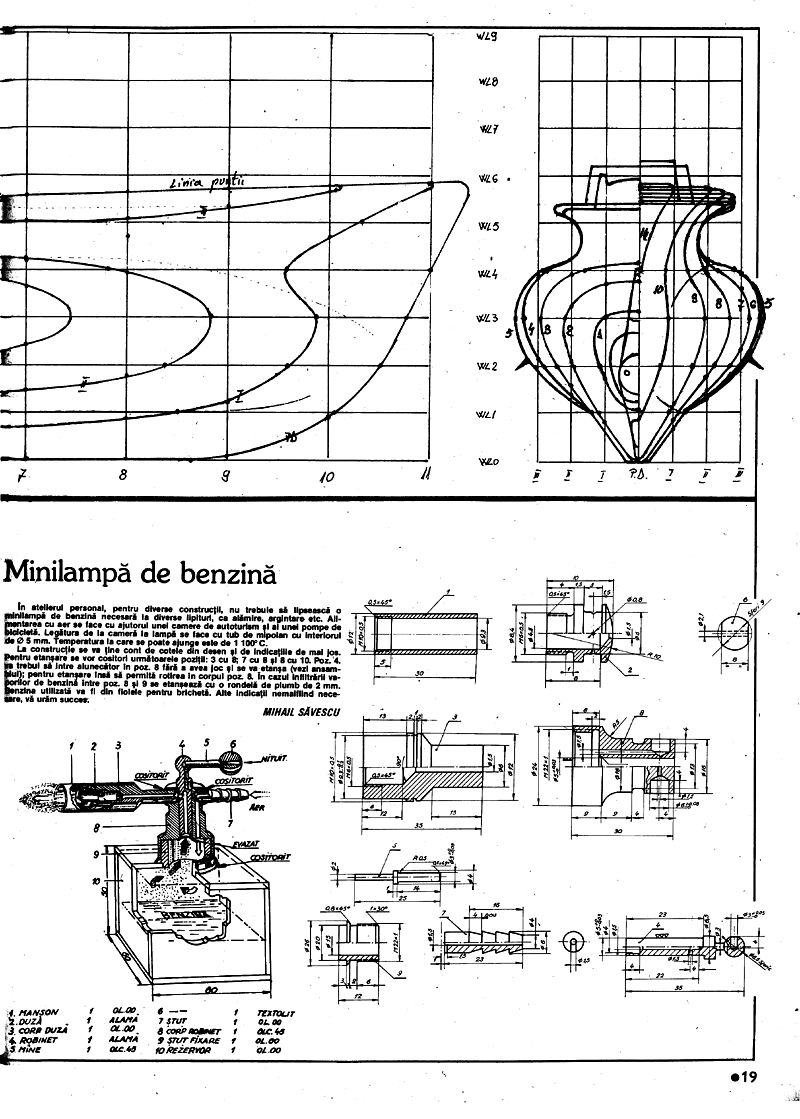

Minilampa de benzină

Minilampa de benzină

În atelierul personal, pentru diverse construcții, nu trebuie să lipsească o minilampa de benzină necesară la diverse lipituri, ca alămire, argintare etc. Alimentarea cu aer se face cu ajutorul unei camere de autoturism și al unei pompe de bicicletă. Legătura de la cameră la lampă se face cu tubul de 5 mm.

La construcție se va ține cont de cotele din desen și de indicațiile de mai jos. Pentru etanșare se vor cositori următoarele poziții: 3 cu 8, 7 cu 1, 8 cu 10. Poz. 4 trebuie să intre alunecător în poz. 8 fără a avea joc și se va etanșa (vezi ansamblul); pentru etanșare însă să permită rotirea în corpul poz. 8. În cazul infiltrării vaporilor de benzină între poz. 8 și 9 se etanșează cu o rondelă de plumb de 2 mm.

Benzina utilizată va fi din fliolele pentru brichetă. Alte indicații nemai fiind necesare, vă urăm succes.

Temperatura la care se poate ajunge este de 1100° pentru cu interiorul.

MIHAIL SĂVESCU

1. MANȘON 2. DUZĂ 3. CORP DUZĂ 4. ROBINET 5. MINGE 7. ȘTUȚ 8. CORP ROBINET 9. ȘTUȚ FIXARE 10. REZERVOR
