Tija comandă flaps

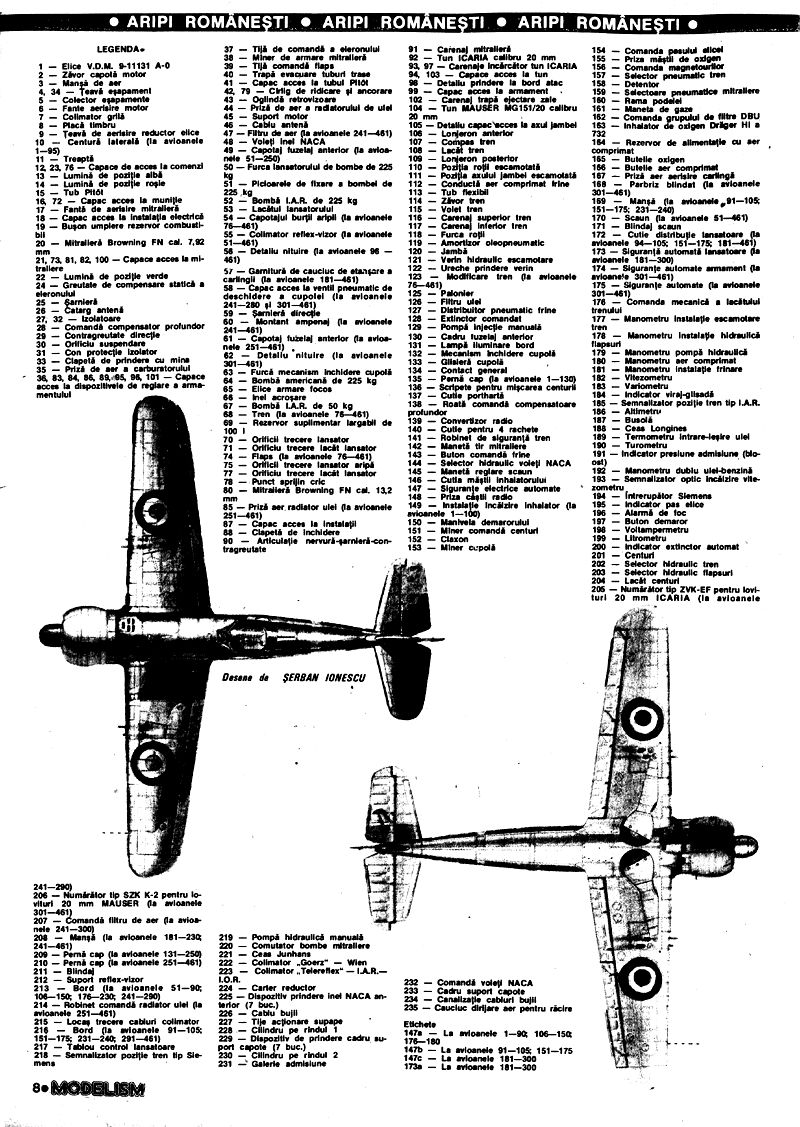

LEGENDA:

37 - Tija de comandă a eleronului 38 - Miner de armare mitralieră Elice V.D.M. 9-11131 A-0 39 - Zăvor capota motor 40 - Manșa de aer 3 - Țeava eșapament 4 - Colector eșapamente Fante aerisire motor Colimator grilă Placă timbru Țeava de aerisire reductor elice 10 - Centura laterală (la avioanele 1-95) 11 - Treaptă 12, 23, 76 - Capace de acces la comenzi 13 - Lumina de poziție albă 14 - Lumina de poziție roșie 15 - Tub Pitot Trapă evacuare tuburi tras Capac acces la tubul Pitot 16, 72 - Capac acces la muniții 17 - Fantă de aerisire mitralieră 18 - Capac acces la instalația electrică 19 - Buson umplere rezervor combustibil 20 - Mitralieră Browning FN cal. 7,92 mm 21, 73, 81, 82, 100 - Capace acces la mitralierei 22 - Lumina de poziție verde 24 - Greutate de compensare statică a eleronului 25 - Garnieră 26 - Catarg antenă 27, 32 - Izolatoare 28 - Comanda compensator profundor 29 - Contragreutate direcție 30 - Orificiu suspendare 31 - Con protecție izolator 33 - Clapeta de prindere cu mâna 35 - Priza de aer a carburatorului 36, 83, 84, 86, 89, 95, 96, 101 - Capace acces la dispozitivele de reglare a armamentului

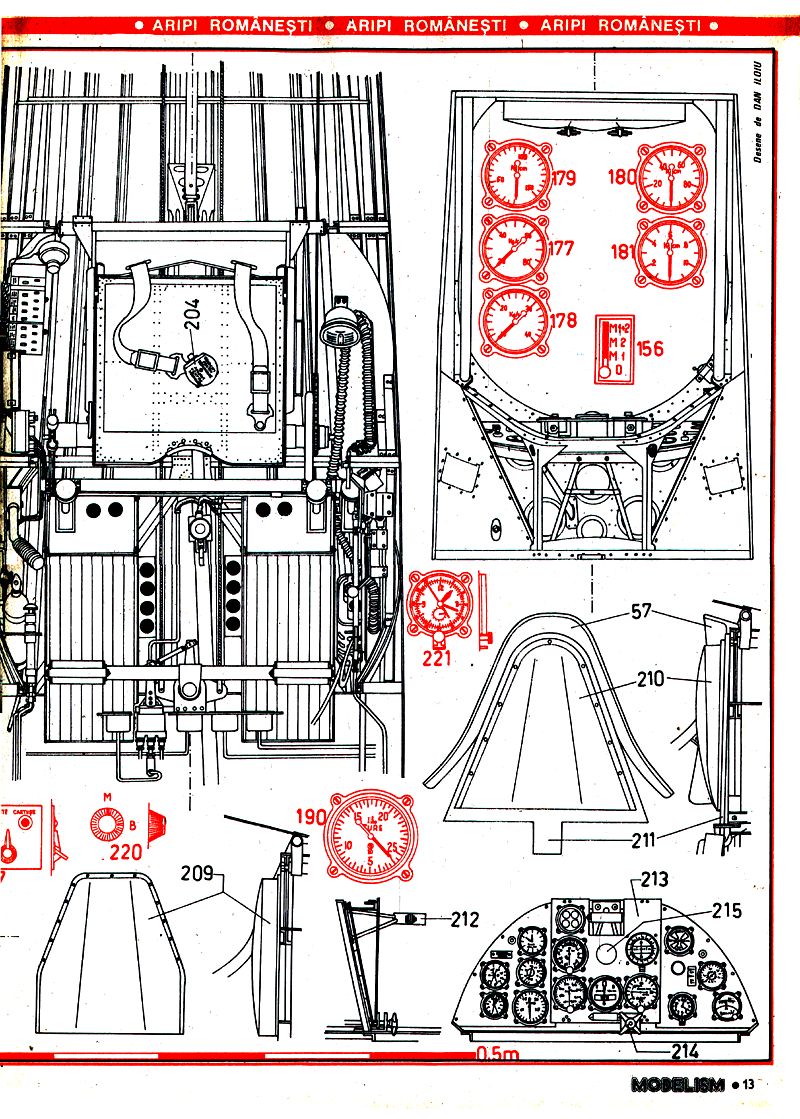

42, 79 - Cârlig de ridicare și ancorare 43 - Oglindă retrovizoare 44 - Priză de aer a radiatorului de ulei 45 - Suport motor 46 - Cablu antenă 47 - Filtru de aer (la avioanele 241-461) 48 - Volet Inel NACA 49 - Capotaj fuzelaj anterior (la avioanele 51-250) 50 - Furca lansătorului de bombe de 225 kg 51 - Picioarele de fixare a bombei de 225 kg 52 - Bomba I.A.R. de 225 kg 53 - Lăcatul lansătorului 54 - Capotajul burții aripii (la avioanele 76-461) 55 - Colimator reflex-vizor (la avioanele 51-461) 56 - Detaliu nituire (la avioanele 96-461) 57 - Garnitura de cauciuc de etanșare a carlingii (la avioanele 181-461) 58 - Capac acces la ventil pneumatic de deschidere a cupolei (la avioanele 241-280 301-461) 59 - Șarniera direcție 60 - Montant ampenaj (la avioanele 241-461) 61 - Capotaj fuzelaj anterior (la avioanele 251-461) 62 - Detaliu nituire (la avioanele 301-461) 63 - Furca mecanism închidere cupolă 64 - Bomba americană de 225 kg 65 - Elice armare focos 66 - Inel acorsare 67 - Bomba I.A.R. de 50 kg 68 - Tren (la avioanele 75-461) 69 - Rezervor suplimentar largabil de 100 l 70 - Orificiu trecere lansator 71 - Orificiu trecere lăcat lansator 74 - Flaps (la avioanele 76-461) 75 - Orificiu trecere lansator aripă 77 - Orificiu trecere lăcat lansator 78 - Punct sprijin cric 80 - Mitraliera Browning FN cal. 13,2 mm 85 - Priză aer, radiator ulei (la avioanele 251-461) 87 - Capac acces la instalații 88 - Clapeta de închidere 90 - Articulație nervură-șarniera-contragreutate

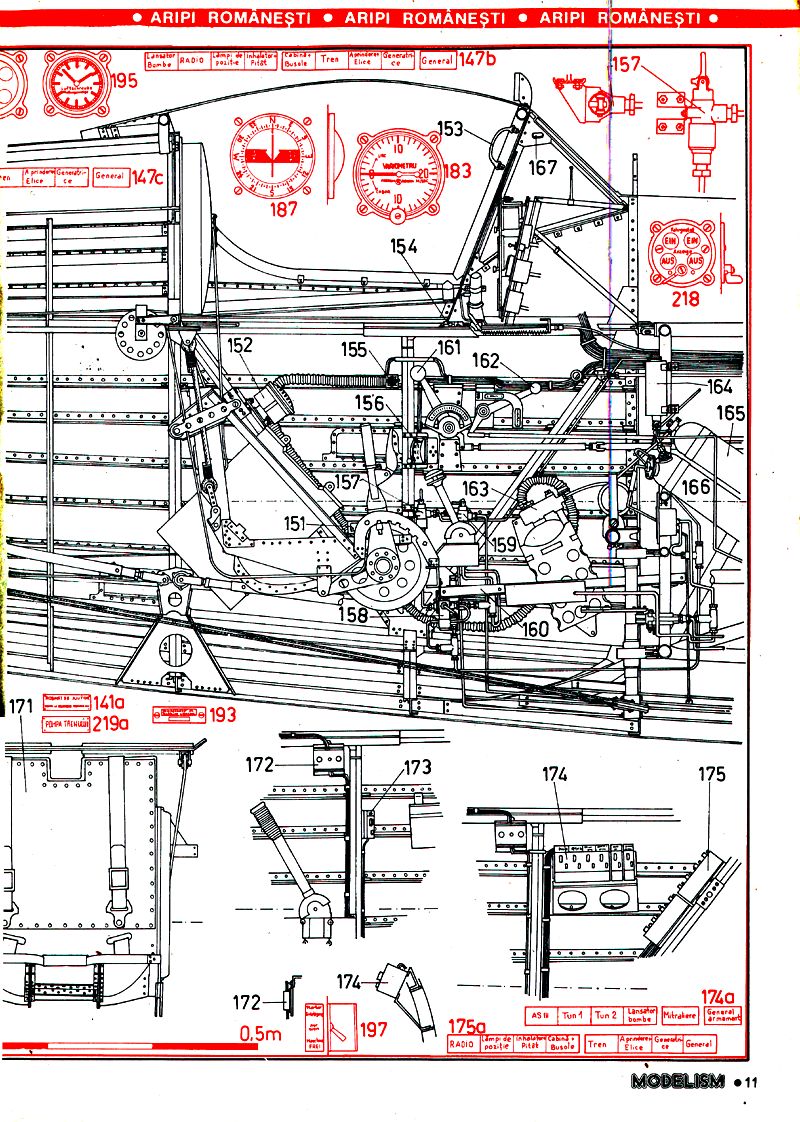

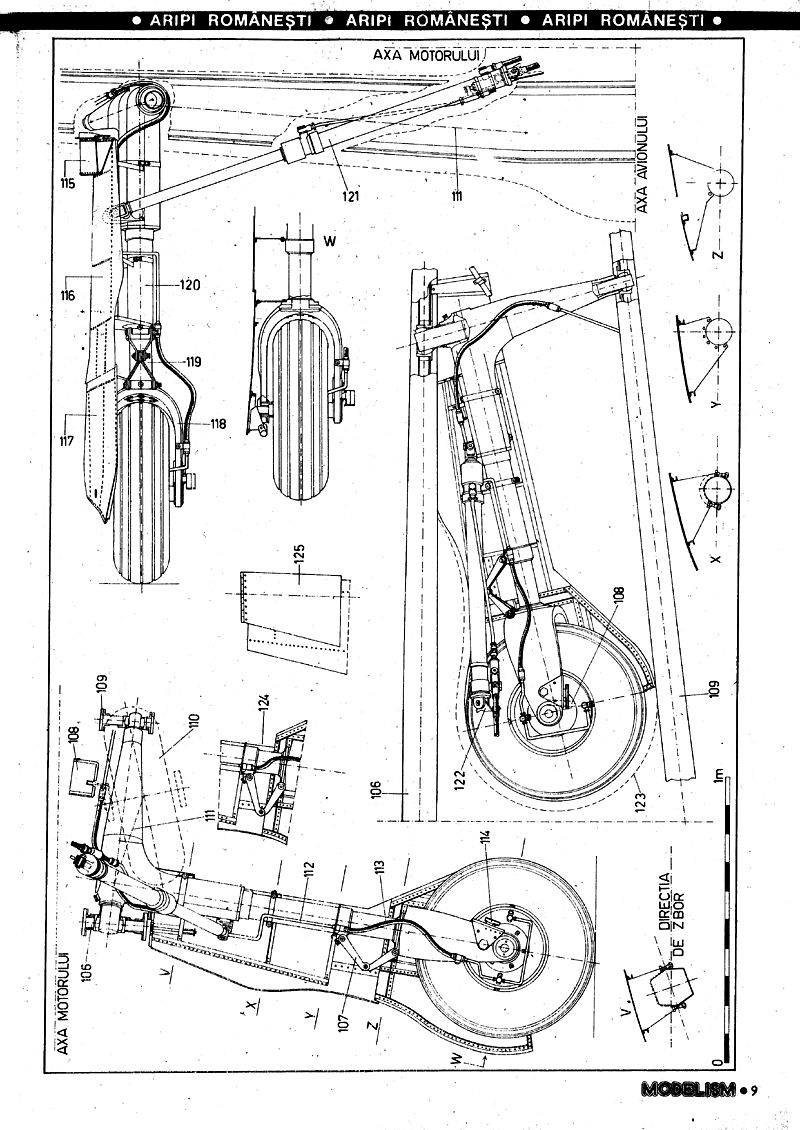

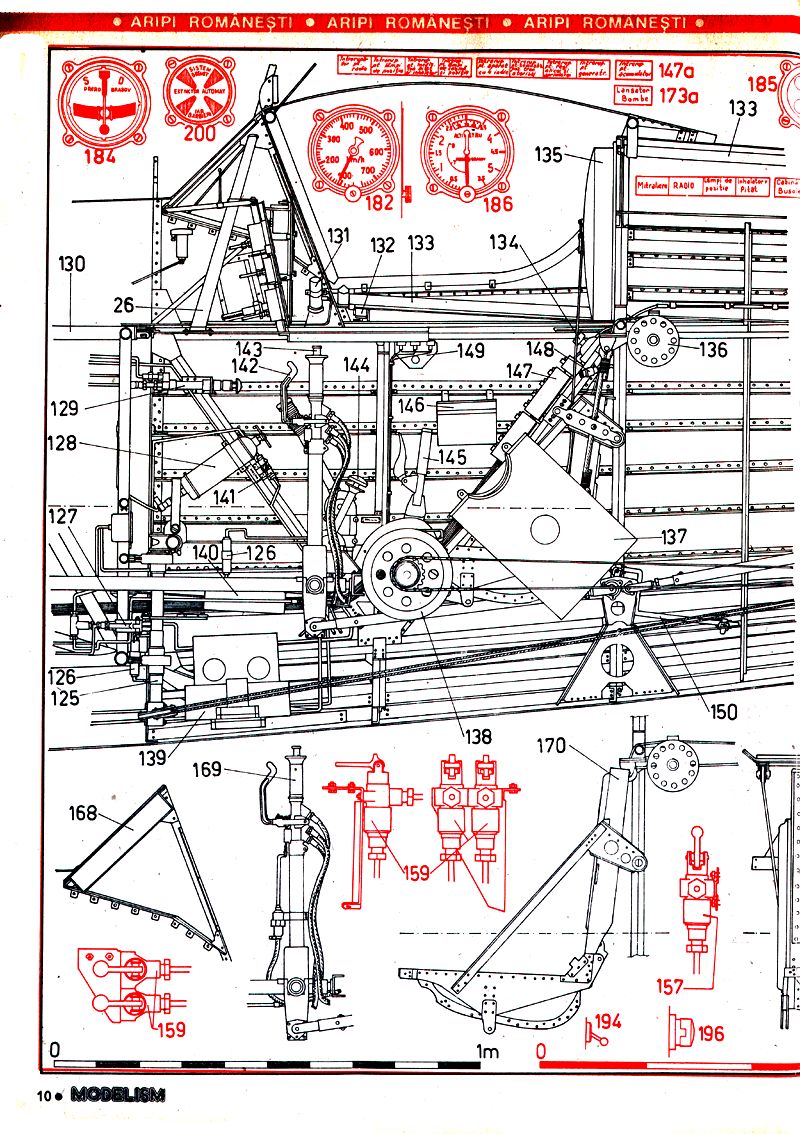

91 - Carenal mitralier 92 - Tun ICARIA calibru 20 mm 93, 97 - Carenaje încărcător tun ICARIA 94, 103 - Capace acces la tun 98 - Detaliu prindere la bord atac 99 - Capac acces la armament 102 - Carenal trapă ejectare zale 104 - Tun MAUSER MG151/20 calibru 20 mm 105 - Detaliu capac acces la axul jambei 106 - Lonjeron anterior 107 - Compas tren 108 - Conductă aer comprimat frâne 109 - Lăcat tren 110 - Lonjeron posterior 111 - Poziția roții escamotate 112 - Poziția axului jambei escamotate 113 - Tub flexibil 114 - Zăvor tren 115 - Volet tren 116 - Careiul inferior tren 117 - Careiul superior tren 118 - Furca roții 119 - Amortizor oleopneumatic 120 - Jamba 121 - Verin hidraulic escamotare 122 - Ureche prindere verin 123 - Modificare tren (la avioanele 76-461) 125 - Palonier 126 - Filtru ulei 127 - Distribuitor pneumatic frâne 128 - Extinctor comandat 129 - Pompă injecție manuală 130 - Cadru fuzelaj anterior 131 - Lampă iluminare bord 132 - Mecanism închidere cupolă 133 - Glisiera cupolă 134 - Contact general 135 - Elice armare focos 136 - Inel acorsare 137 - Pernă cap (la avioanele 1-130) 138 - Scripeți pentru mișcarea centurii 139 - Curie porthartă 140 - Cutie pentru 4 rachete 141 - Robinet de siguranță tren 142 - Manetă tir mitralierei 143 - Buton comandă frâne 144 - Selector hidraulic voleți NACA 145 - Manetă reglare scaun 146 - Cutia mașții inhalatorului 147 - Siguranțe electrice automate 148 - Priza cască radio 149 - Instalație încălzire inhalator (la avioanele 1-100) 150 - Manivelă demarorului 151 - Maner comandă centuri 152 - Claxon 153 - Maner cupolă 154 - Selector pneumatic tren 155 - Deținător 156 - Comanda pasului elicei 157 - Priza mașții de oxigen 158 - Comanda magnetourilor 159 - Selectoare pneumatice mitralierei 160 - Rama podelei 161 - Manetă de gaze 162 - Comanda grupului de filtre DBU 163 - Inhalator de oxigen Dräger H1a 164 - Rezervor de alimentație cu aer comprimat 165 - Butelle oxigen 166 - Butelle aer comprimat 167 - Priza aer aerisire carlingă 168 - Parbriz blindat (la avioanele 301-461) 169 - Mânșa (la avioanele 91-105 151-175; 231-240) 170 - Scaun (la avioanele 51-461) 171 - Blindaj scaun 172 - Cutie distribuție lansatoare (la avioanele 94-105; 151-175; 181-461) 173 - Siguranță automată lansatoare (la avioanele 181-300) 174 - Siguranțe automate armament (la avioanele 301-461) 175 - Siguranțe automate (la avioanele 301-461) 176 - Comanda mecanică a lăcatului trenului 177 - Manometru instalație escamotare tren 178 - Manometru instalație hidraulică flapsuri 179 - Manometru pompă hidraulică 180 - Manometru aer comprimat 181 - Manometru instalație frânare 182 - Vitezometru 183 - Variometru 184 - Indicator virał-glisadă 185 - Semnalizator poziție tren tip I.A.R. 186 - Altimetru 187 - Busolă 188 - Ceas Longines 189 - Termometru intrare-ieșire ulei 190 - Turometru 191 - Indicator presiune admisiune 192 - Manometru dublu ulei-benzină 193 - Semnalizator optic încălzire vitezometru 194 - Întrerupător Siemens 195 - Indicator pas elice 196 - Voltampermetru 197 - Litrometru 198 - Buton demaror 199 - Alarmă de foc 200 - Centuri 201 - Indicator extinctor automat 202 - Selector hidraulic tren 203 - Selector hidraulic flapsuri 204 - Lăcat centuri 205 - Numărator tip ZVK-EF pentru lovituri 20 mm ICARIA (la avioanele 241-290) 206 - Numărator tip SZK K-2 pentru lovituri 20 mm MAUSER (la avioanele 301-461) 207 - Comanda filtru de aer (la avioanele 241-300) 208 - Mânșa (la avioanele 181-230 241-461) 209 - Pernă cap (la avioanele 131-250) 210 - Pernă cap (la avioanele 251-461) 211 - Blindaj 212 - Suport reflex-vizor 213 - Bord (la avioanele 51-90, 106-150; 176-230; 241-290) 214 - Robinet comandă radiator ulei (la avioanele 251-461) 215 - Locaș trecere cabluri colimator 216 - Bord (la avioanele 91-105 151-175; 231-240, 291-461) 217 - Tablou control lansatoare 218 - Semnalizator poziție tren tip Siemens 219 - Pompă hidraulică manuală 220 - Comutator bombe mitralierei 221 - Ceas Junhans 222 - Colimator „Goerz" - Wien 223 - Colimator „Telereflex" - I.A.R. - I.O.R. 224 - Carter reductor 225 - Dispozitiv prindere inel NACA anterior (7 buc.) 226 - Cablu bujii 227 - Tije acționare supape 228 - Cilindru pe rândul 1 229 - Dispozitiv de prindere cadru, suport capote (7 buc.) 230 - Cilindru pe rândul 2 231 - Galerie admisiune 232 - Comanda voleți NACA 233 - Cadru suport capote 234 - Canalizație cabluri bujii 235 - Cauciuc dirijare aer pentru răcire

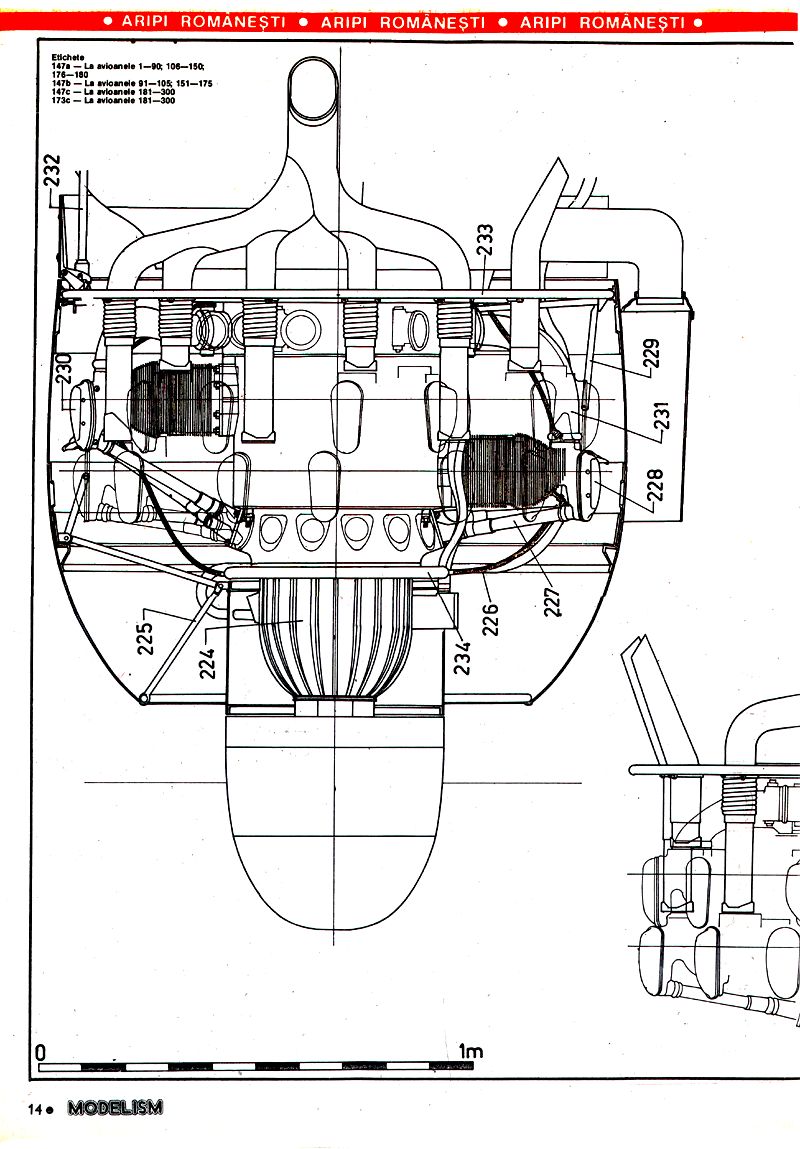

Etichete: 147a La avioanele 1-90; 106-150 176-180 147b La avioanele 91-105; 151-175 147c La avioanele 181-300 173a La avioanele 181-300

Desene de ȘERBAN IONESCU

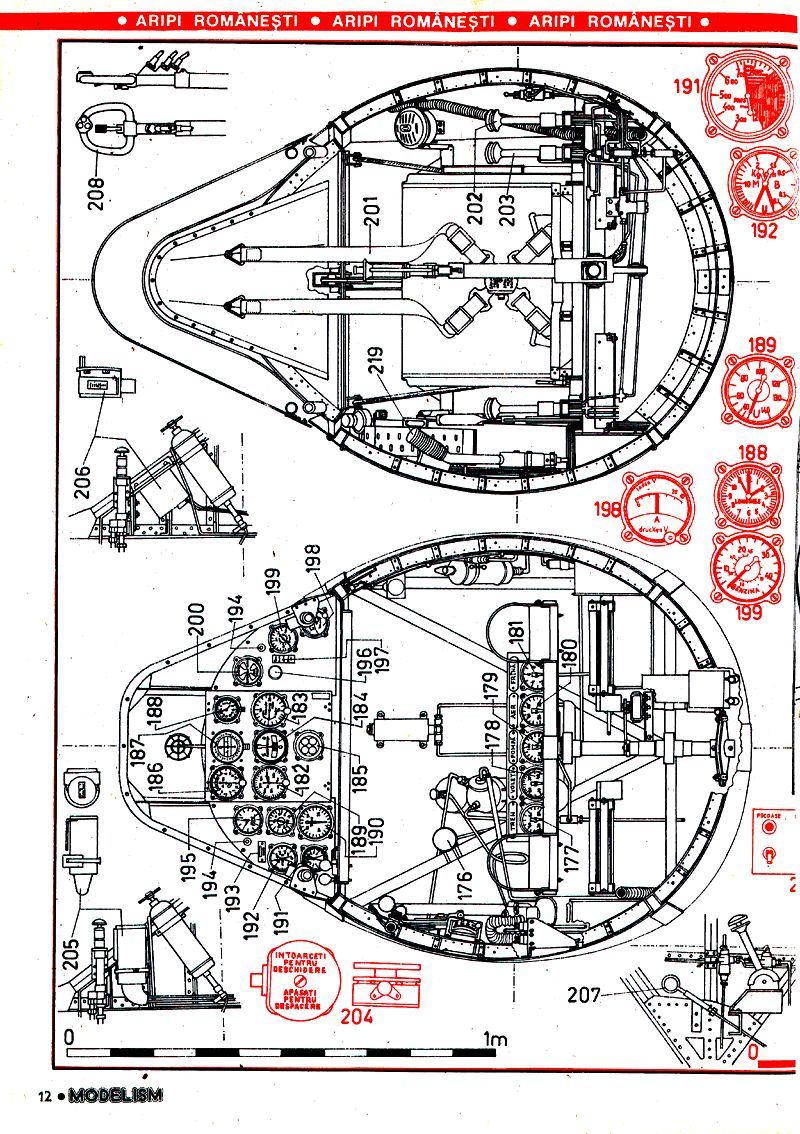

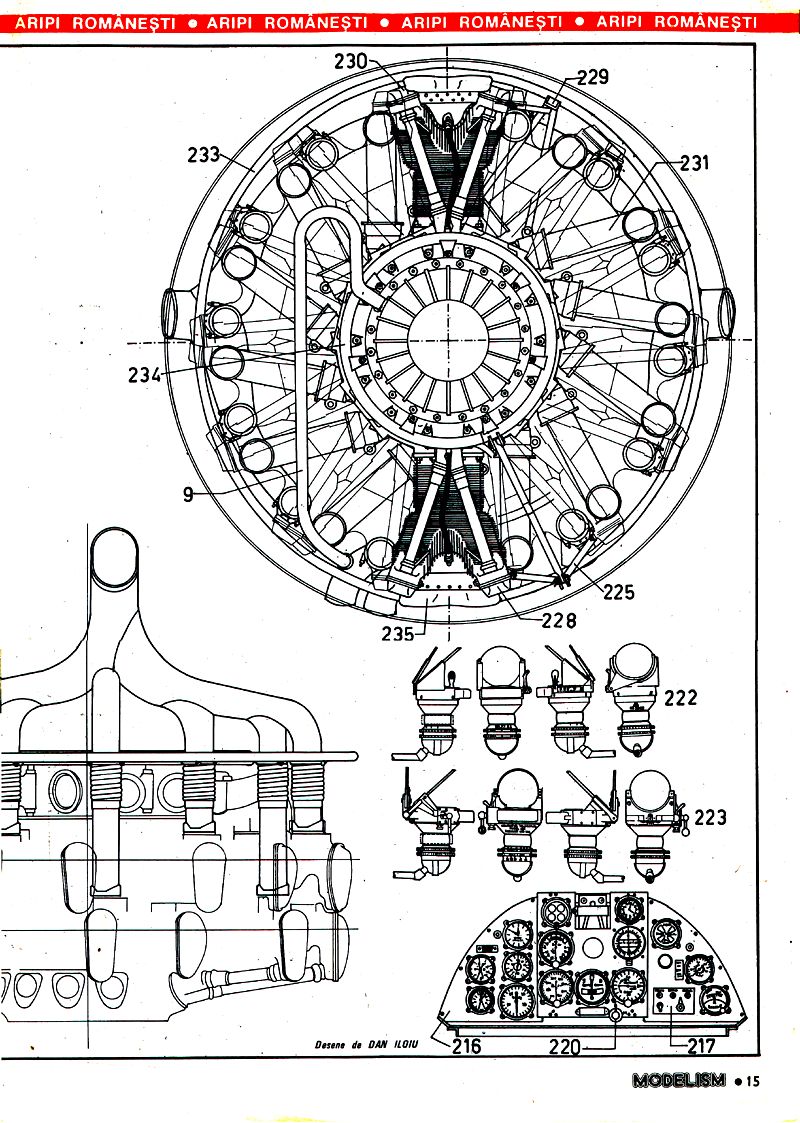

Desene de DAN ILOIU
