Aceste avioane apar ca o dezvoltare a renumitului La-7, folosit de aviația militară sovietică în cursul celui de-al doilea război mondial.

În 1944, biroul de proiectare OKB Lavocikin realizează prototipul La-120 (sau La-7-AS-83), un La-7 cu motor AS-83 și aripă din lemn cu profil laminar tip TAGI. În 1945 a fost realizat prototipul La-126, care era un La-120 cu aripa confecționată din metal.

La-9

În 1946 a fost realizat un nou prototip, La-130. Acesta, deși asemănător cu La-7, era în realitate un avion cu totul nou. A intrat în producție de serie în 1947, sub denumirea de La-9. Numărul de avioane produse este controversat. "Modelarz" precizează că au fost produse doar 16 exemplare, pe când "Jane's All the World Aircraft" susține că La-9 a fost produs în serie relativ mare și utilizat în timpul războiului din Coreea.

Oricum ar fi fost, cert este că în anul 1949 România a cumpărat un număr deocamdată necunoscut de avioane La-9, cu intenția de a înlocui Messerschmitt-urile 109G, uzate și cu performanțe scăzute. Apariția avioanelor cu reacție (Yak-17, Yak-23 și Mig-15) a făcut să se renunțe la cumpărarea pe mai departe de La-9 (sau La-11) și a redus drastic activitatea operațională a avioanelor La-9 din dotarea aviației române. Deocamdată nu cunosc data ieșirii din serviciu a avionului.

În prezent, un exemplar de La-9 este păstrat la Muzeul Aviației din București, într-o stare bună dar vopsit într-un mod doar oarecum apropiat cu realitatea.

Date tehnice La-9 (în paranteză La-11) Anvergură: 9800 mm Lungimea: 8620 mm Suprafața portantă: 17,72 m² Greutatea gol: 2638 (2770) kg Greutatea la decolare: 3676 (3996) kg Viteza maximă: 690 (674) km/h la 6200 m Urcă la 5000 m: În 4'54" (6'36") Plafon practic: 10800 m (10250 m) Autonomie de zbor: 4 h 54' (6 h 18') Raza de acțiune: 1735 km Rulaj decolare: 350 m Rulaj aterizare: 450 m

Descrierea tehnică

Avion de vânătoare cu elice, monomotor, monoloc, monoplan, cu tren de aterizare escamontabil.

Fuselajul era metalic, format din trei secțiuni: anterior (cuprinzând motorul și armamentul), central (carlinga) și posterior.

Aripa, cu profil laminar, era metalică. Eleroanele erau învelite cu pânză; se bracau sus-jos la 25°, iar flapsurile la 35° în jos. Tubul Pitôt era montat la aripa din dreapta, iar în bordul de atac al celei din stânga era montat un far de aterizare.

Ampenajele, metalice, aveau suprafețele de comandă învelite cu pânză și compensate dinamic.

Motorul era de tip AS-82FN, cu 14 cilindrii în dublă stea, răcit cu aer. Antrena o elice metalică tripală, cu pas variabil, de tip VIS-105V4. Rezerva de combustibil, de 835 litri, era dispusă în 4 rezervoare în aripi.

Trenul de aterizare, complet escamontabil, avea amortizoare oleo-pneumatice. Dimensiunile roților principale erau de 650X160 mm.

Ca instalații speciale, dispunea de stație radio, aparatură de radionavigație și instalație de oxigen.

La-9 UTI

Avion de școală și antrenament, biloc cu dublă comandă, produs în serie mică în 1948. Armamentul era redus la un singur tun VS-23, iar radiatorul de ulei a fost mutat sub motor. A fost folosit doar de aviația sovietică.

La-11

A fost un avion derivat din La-9, în 1947. Radiatorul de ulei a fost mutat sub motor, dar integrat în capota acestuia; un tun VS-23 a fost eliminat; sub scaunul pilotului a fost montat un aparat fotografic automat; rezerva de combustibil a fost mărită la 1100 litri; la bordul de atac al ampenajului orizontal a fost montată o instalație de degivrare, vopsită în negru.

Producția totală, începută în 1948, a fost de 1800 aparate. S-a aflat în dotarea aviațiilor militare sovietică, chineză, nord-coreeană. A luat parte la luptele aeriene din timpul conflictului coreean, la începutul acestuia, fiind pilotat de "voluntari" ruși și chinezi.

Scheme de vopsire

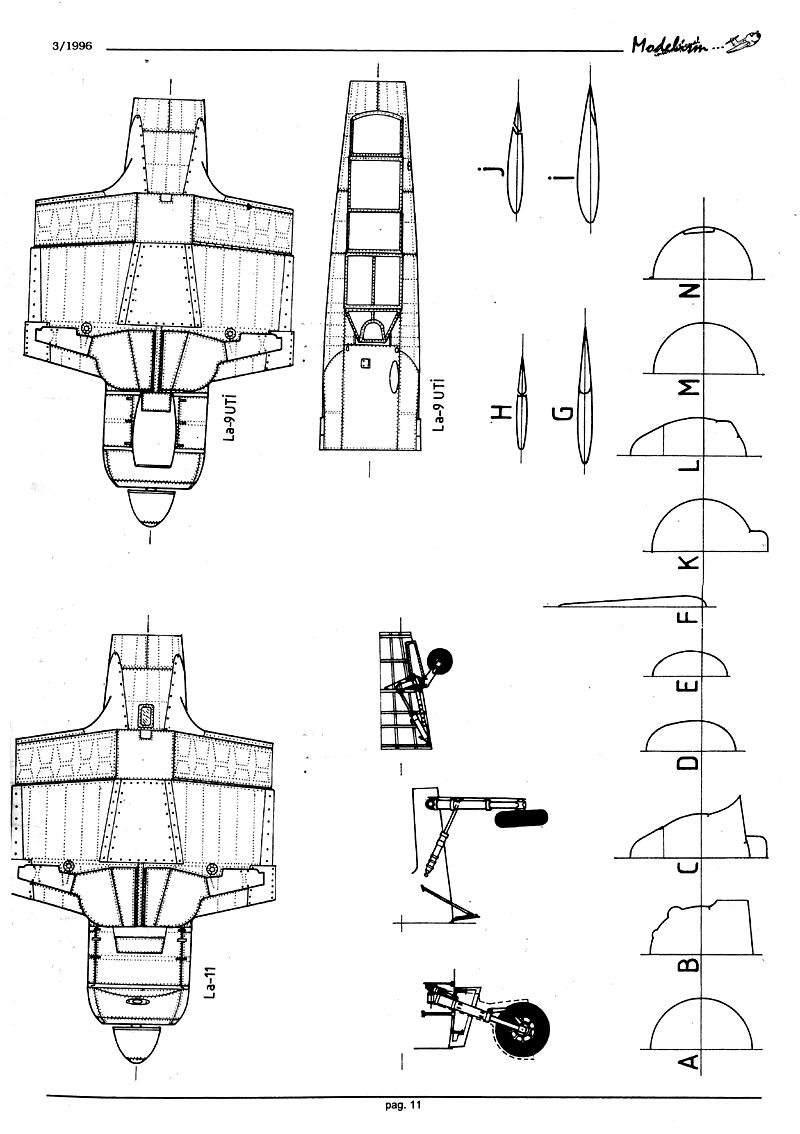

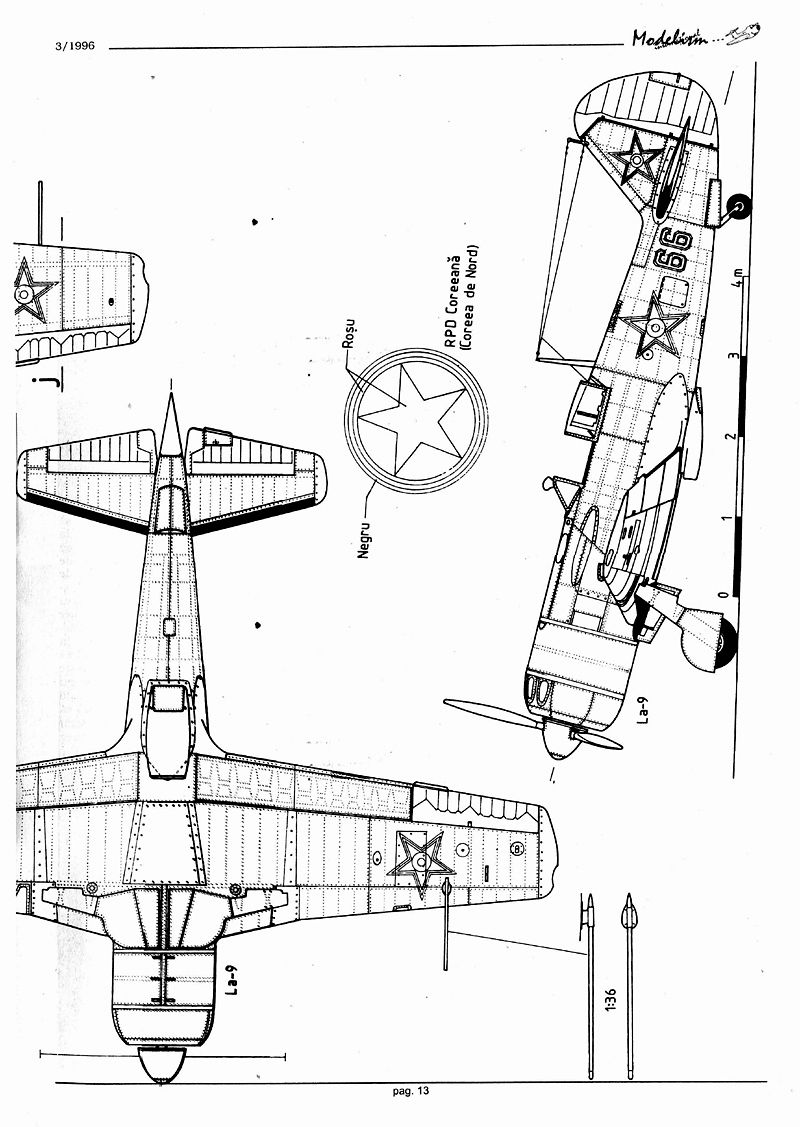

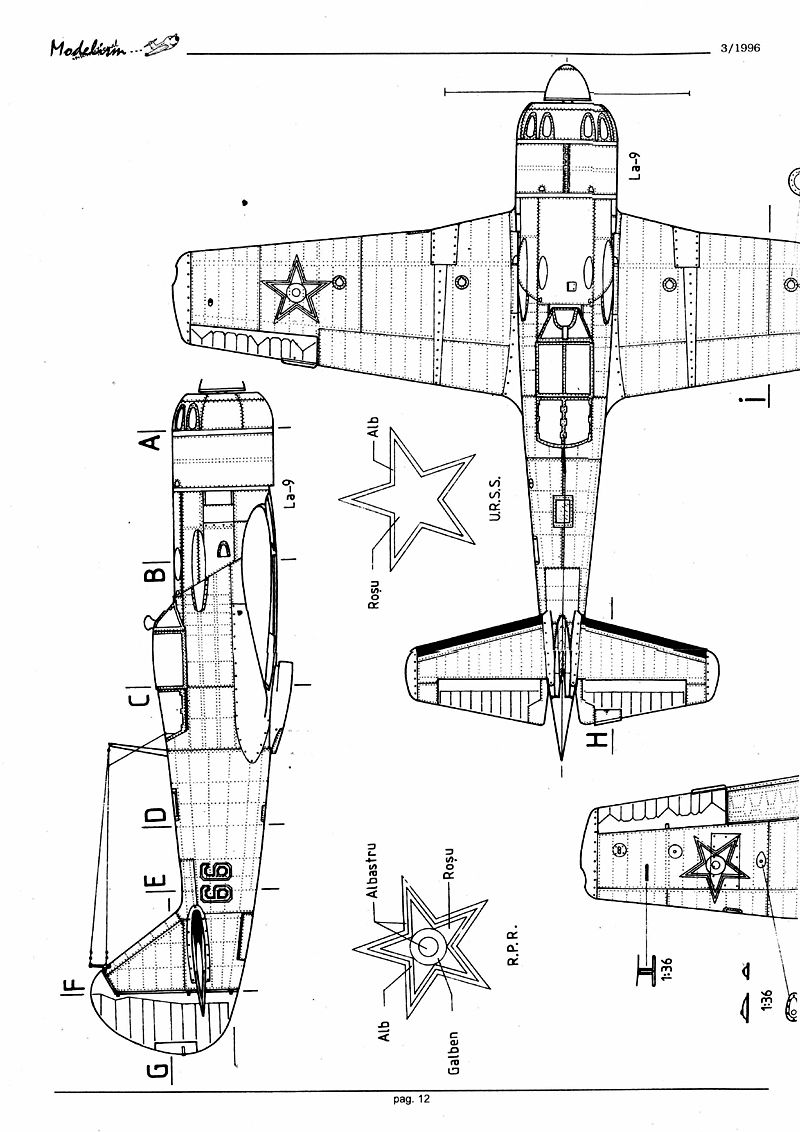

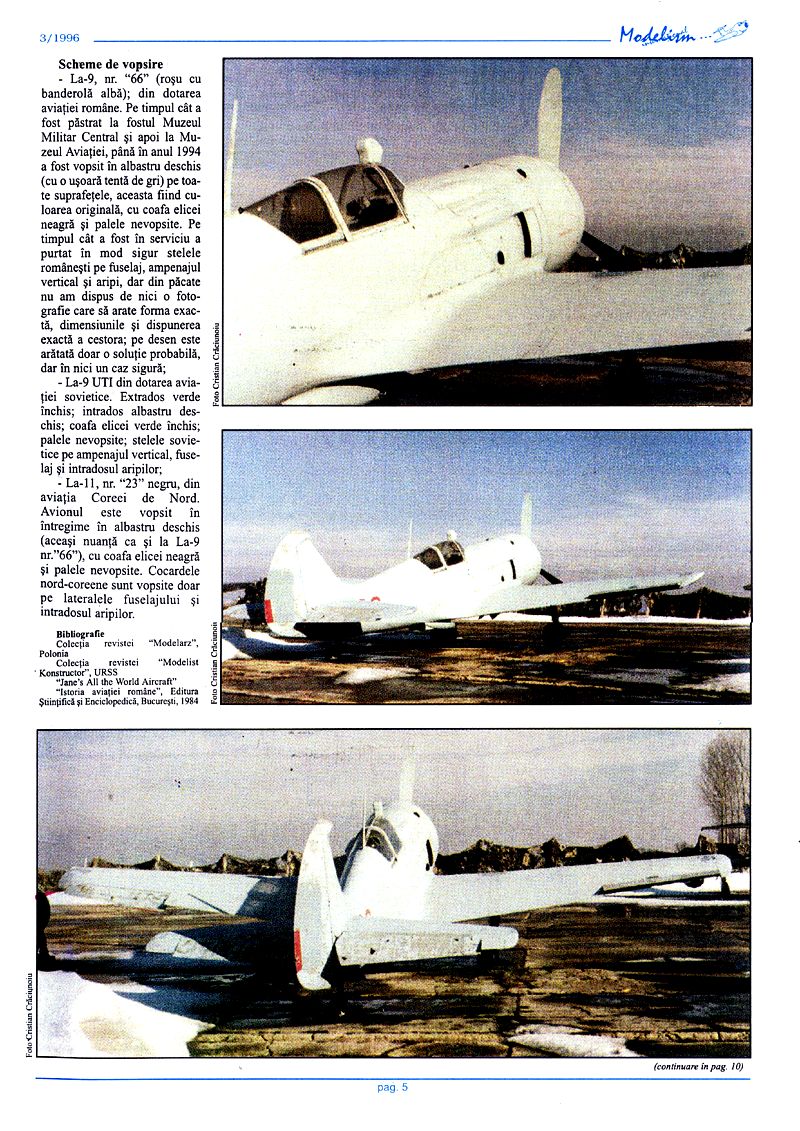

La-9, nr. "66" (roșu cu banderolă albă); din dotarea aviației române. Pe timpul cât a fost păstrat la fostul Muzeul Militar Central și apoi la Muzeul Aviației, până în anul 1994 a fost vopsit în albastru deschis (cu o ușoară tentă de gri) pe toate suprafețele, aceasta fiind culoarea originală, cu coafa elicei neagră și palele nevopsite. Pe timpul cât a fost în serviciu a purtat în mod sigur stelele românești pe fuselaj, ampenajul vertical și aripi, dar din păcate nu am dispus de nici o fotografie care să arate forma exactă, dimensiunile și dispunerea exactă a acestora; pe desen este arătată doar o soluție probabilă, dar în nici un caz sigură;

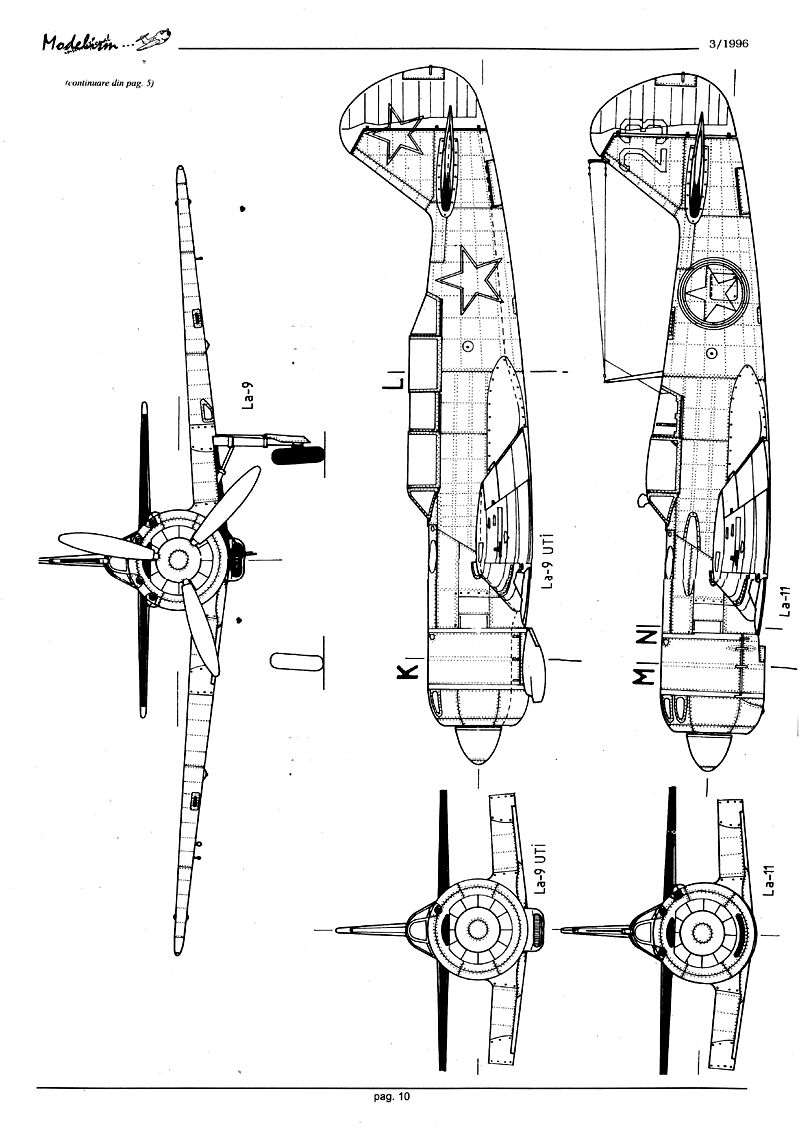

La-9 UTI din dotarea aviației sovietice. Extrados verde închis; intrados albastru deschis; coafa elicei verde închis; palele nevopsite; stelele sovietice pe ampenajul vertical, fuselaj și intradosul aripilor;

La-11, nr. "23" negru, din aviația Coreei de Nord. Avionul este vopsit în întregime în albastru deschis (aceeași nuanță ca și la La-9 nr."66"), cu coafa elicei neagră și palele nevopsite. Cocardele nord-coreene sunt vopsite doar pe lateralele fuselajului și intradosul aripilor.

Bibliografie Colecția revistei "Modelarz", Polonia Colecția revistei "Modelist Konstructor", URSS "Jane's All the World Aircraft" "Istoria aviației române", Editura Științifică și Enciclopedică, București, 1984

Text și desene: Dan ILOIU
