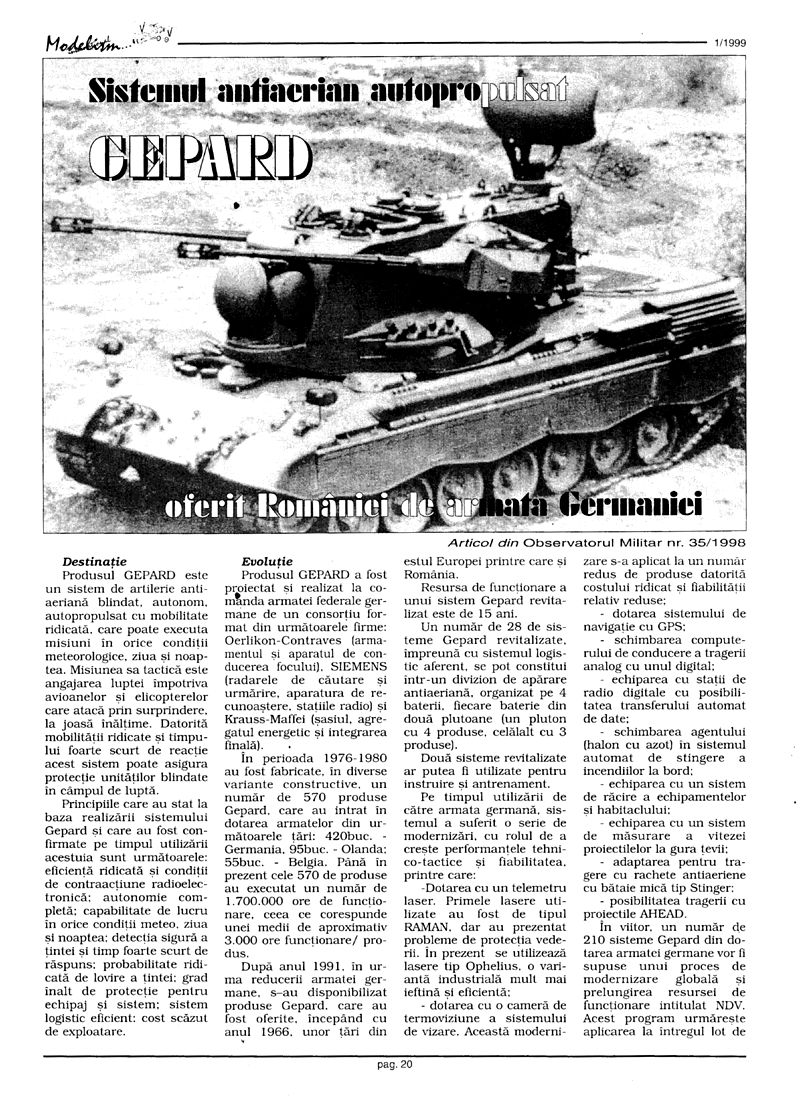

Sistemul antiaerian autopropulsat GEPARD

Sistemul antiaerian autopropulsat GEPARD

Destinație

Produsul GEPARD este un sistem de artilerie antiaeriană blindat, autonom, autopropulsat cu mobilitate ridicată, care poate executa misiuni în orice condiții meteorologice, ziua și noaptea. Misiunea sa tactică este angajarea luptei împotriva avioanelor și elicopterelor care atacă prin surprindere, la joasă înălțime. Datorită mobilității ridicate și timpului foarte scurt de reacție acest sistem poate asigura protecție unităților blindate în câmpul de luptă.

Evoluție

Produsul GEPARD a fost proiectat și realizat la comanda armatei federale germane de un consortiu format din următoarele firme: Oerlikon-Contraves (armamentul și aparatul de conducerea focului), SIEMENS (radarele de căutare și urmărire, aparatura de recunoaștere, stațiile radio) și Krauss-Maffei (sasiul, agregatul energetic și integrarea finală).

În perioada 1976-1980 au fost fabricate, în diverse variante constructive, un număr de 570 produse Gepard, care au intrat în dotarea armatelor din următoarele țări: 420buc. - Germania, 95buc. - Olanda, 55buc. - Belgia. Până în prezent cele 570 de produse au executat un număr de 1.700.000 ore de funcționare, ceea ce corespunde unei medii de aproximativ 3.000 ore funcționare/produs.

Principiile care au stat la baza realizării sistemului Gepard și care au fost confirmate pe timpul utilizării acestuia sunt următoarele: eficiență ridicată și condiții de contraacțiune radioelectronică; autonomie completă; capabilitate de lucru în orice condiții meteo, ziua și noaptea; detecția sigură a țintei și timp foarte scurt de răspuns; probabilitate ridicată de lovire a țintei; grad înalt de protecție pentru echipaj și sistem; sistem logistic eficient; cost scăzut de exploatare.

După anul 1991, în urma reducerii armatei germane, s-au disponibilizat produse Gepard, care au fost oferite, începând cu anul 1996, unor țări din estul Europei printre care și România.

Resursa de funcționare a unui sistem Gepard revitalizat este de 15 ani.

Un număr de 28 de sisteme Gepard revitalizate, împreună cu sistemul logistic aferent, se pot constitui într-un divizion de apărare antiaeriană, organizat pe 4 baterii, fiecare baterie din două plutoane (un pluton cu 4 produse, celălalt cu 3 produse).

Două sisteme revitalizate ar putea fi utilizate pentru instruire și antrenament.

Pe timpul utilizării de către armata germană, sistemul a suferit o serie de modernizări, cu rolul de a crește performanțele tehnico-tactice și fiabilitatea, printre care:

- Dotarea cu un telemetru laser. Primele lasere utilizate au fost de tipul RAMAN, dar au prezentat probleme de protecția vederii. În prezent se utilizează lasere tip Ophelius, o variantă industrială mult mai ieftină și eficientă; - dotarea cu o cameră de termoviziune a sistemului de vizare. Această modernizare s-a aplicat la un număr redus de produse datorită costului ridicat și fiabilității relativ reduse; - dotarea sistemului de navigație cu GPS; - schimbarea computerului de conducere a tragerii analog cu unul digital; - echiparea cu stații de radio digitale cu posibilitatea transferului automat de date; - schimbarea agentului (halon cu azot) în sistemul automat de stingere a incendiilor la bord; - echiparea cu un sistem de răcire a echipamentelor și habitaclului; - echiparea cu un sistem de măsurare a vitezei proiectilelor la gura țevii; - adaptarea pentru tragere cu rachete antiaeriene cu bătaie mică tip Stinger; - posibilitatea tragerii cu proiectile AHEAD.

În viitor, un număr de 210 sisteme Gepard din dotarea armatei germane vor fi supuse unui proces de modernizare globală și prelungirea resursei de funcționare intitulat NDV. Acest program urmărește aplicarea la întregul lot de produse a modernizărilor menționate mai sus. Reprezentanții armatei germane au confirmat accesul României la programul de modernizare NDV, cât și la viitoarele modernizări ale produsului Gepard.

Sistemele Gepard oferite de armata germană, nu conțin modernizările enumerate, dar o serie din acestea (telemetru laser, GPS, sistem de răcire a echipamentelor) ar putea fi realizate la un preț de cost relativ scăzut pe timpul procesului de revitalizare.

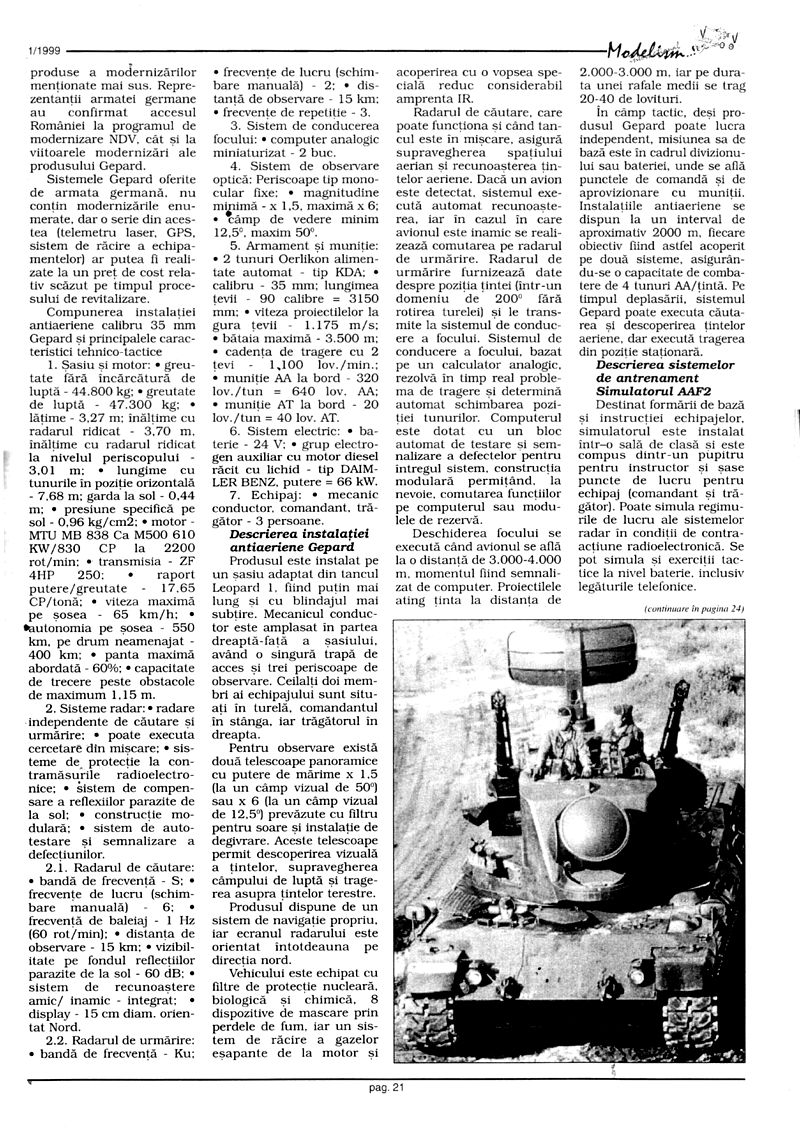

Compunerea instalației antiaeriene calibru 35 mm Gepard și principalele caracteristici tehnico-tactice

1. Șasiu și motor: greutate fără încărcătură de luptă 44.800 kg; greutate de luptă 47.300 kg; lățime - 3.27 m; înălțime cu radarul ridicat 3,70 m, înălțime cu radarul ridicat la nivelul periscopului 3,01 m; lungime cu tunurile în poziție orizontală - 7.68 m; garda la sol - 0,44 m; presiune specifică pe sol - 0,96 kg/cm2; motor - MTU MB 838 Ca M500 610 KW/830 CP la 2200 rot/min; transmisia ZF 4HP 250; raport putere/greutate 17.65 CP/tonă; viteza maximă pe șosea - 65 km/h; autonomia pe șosea - 550 km, pe drum neamenajat - 400 km; panta maximă abordată - 60%; capacitate de trecere peste obstacole de maximum 1,15 m.

2. Sisteme radar: radare independente de căutare și urmărire; poate executa cercetare din mișcare; sisteme de protecție la contramăsurile radioelectronice; sistem de compensare a reflexiilor parazite de la sol; construcție modulară; sistem de autotestare și semnalizare a defecțiunilor.

2.1. Radarul de căutare: bandă de frecvență - S; frecvențe de lucru (schimbare manuală) 6; frecvența de baleiaj 1 Hz (60 rot/min); distanța de observare 15 km; vizibilitate pe fondul reflexiilor parazite de la sol - 60 dB; sistem de recunoaștere amic inamic integrat; display 15 cm diam. orientat Nord.

2.2. Radarul de urmărire: bandă de frecvență - Ku; frecvențe de lucru (schimbare manuală) 2; distanța de observare 15 km; frecvențe de repetiție - 3.

3. Sistem de conducerea focului: computer analogic miniaturizat - 2 buc.

4. Sistem de observare optică: Periscoape tip monocular fixe; magnitudine minimă - x 1,5, maximă x 6; câmp de vedere minim 12,5°, maxim 50°.

5. Armament și muniție: 2 tunuri Oerlikon alimentate automat tip KDA; calibru 35 mm; lungimea țevii 90 calibre 3150 mm; viteza proiectilelor la gura țevii 1.175 m/s; bătaia maximă - 3.500 m; cadența de tragere cu 2 țevi 1.100 lov./min.; muniție AA la bord 320 lov./tun = 640 lov. AA; muniție AT la bord 20 lov./tun = 40 lov. AT.

6. Sistem electric: baterie 24 V; grup electrogen auxiliar cu motor diesel răcit cu lichid tip DAIMLER BENZ, putere = 66 kW.

7. Echipaj: mecanic conductor, comandant, trăgător - 3 persoane.

Descrierea instalației antiaeriene Gepard

Produsul este instalat pe un șasiu adaptat din tancul Leopard 1, fiind puțin mai lung și cu blindajul mai subțire. Mecanicul conductor este amplasat în partea dreaptă-față a șasiului, având o singură trapă de acces și trei periscoape de observare. Ceilalți doi membri ai echipajului sunt situați în turelă, comandantul în stânga, iar trăgătorul în dreapta.

Pentru observare există două telescoape panoramice cu putere de mărire x 1.5 (la un câmp vizual de 50%) sau x 6 (la un câmp vizual de 12,5%) prevăzute cu filtru pentru soare și instalație de degivrare. Aceste telescoape permit descoperirea vizuală a țintelor, supravegherea câmpului de luptă și tragerea asupra țintelor terestre.

Produsul dispune de un sistem de navigație propriu, iar ecranul radarului este orientat întotdeauna pe direcția nord.

Vehiculul este echipat cu filtre de protecție nucleară, biologică și chimică, 8 dispozitive de mascare prin perdele de fum, iar un sistem de răcire a gazelor eșapante de la motor și acoperirea cu o vopsea specială reduc considerabil amprenta IR.

Radarul de căutare, care poate funcționa și când tancul este în mișcare, asigură supravegherea spațiului aerian și recunoașterea țintelor aeriene. Dacă un avion este detectat, sistemul execută automat recunoașterea, iar în cazul în care avionul este inamic se realizează comutarea pe radarul de urmărire. Radarul de urmărire furnizează date despre poziția țintei (într-un domeniu de 200° fără rotirea turelei) și le transmite la sistemul de conducere a focului. Sistemul de conducere a focului, bazat pe un calculator analogic, rezolvă în timp real problema de tragere și determină automat schimbarea poziției tunurilor. Computerul este dotat cu un bloc automat de testare și semnalizare a defectelor pentru întregul sistem, construcția modulară permitând, la nevoie, comutarea funcțiilor pe computerul sau modulele de rezervă.

Deschiderea focului se execută când avionul se află la o distanță de 3.000-4.000 m, momentul fiind semnalizat de computer. Proiectilele ating ținta la distanța de 2.000-3.000 m, iar pe durata unei rafale medii se trag 20-40 de lovituri.

În câmp tactic, deși produsul Gepard poate lucra independent, misiunea sa de bază este în cadrul divizionului sau bateriei, unde se află punctele de comandă și de aprovizionare cu muniții. Instalațiile antiaeriene se dispun la un interval de aproximativ 2000 m, fiecare obiectiv fiind astfel acoperit pe două sisteme, asigurându-se o capacitate de combatere de 4 tunuri AA/țintă. Pe timpul deplasării, sistemul Gepard poate executa căutarea și descoperirea țintelor aeriene, dar execută tragerea din poziție staționară.

Descrierea sistemelor de antrenament

Simulatorul AAF2

Destinat formării de bază și instrucției echipajelor, simulatorul este instalat într-o sală de clasă și este compus dintr-un pupitru pentru instructor și șase puncte de lucru pentru echipaj (comandant și trăgător). Poate simula regimurile de lucru ale sistemelor radar în condiții de contraacțiune radioelectronică. Se pot simula și exerciții tactice la nivel baterie, inclusiv legăturile telefonice.
