Automodel radiocomandat cu motor termic
Planurile detaliate pentru construirea unui automodel de competiție cu telecomandă și motor termic, clasa F3. Sunt prezentate toate componentele, dimensiunile și instrucțiunile de asamblare.
Scan original

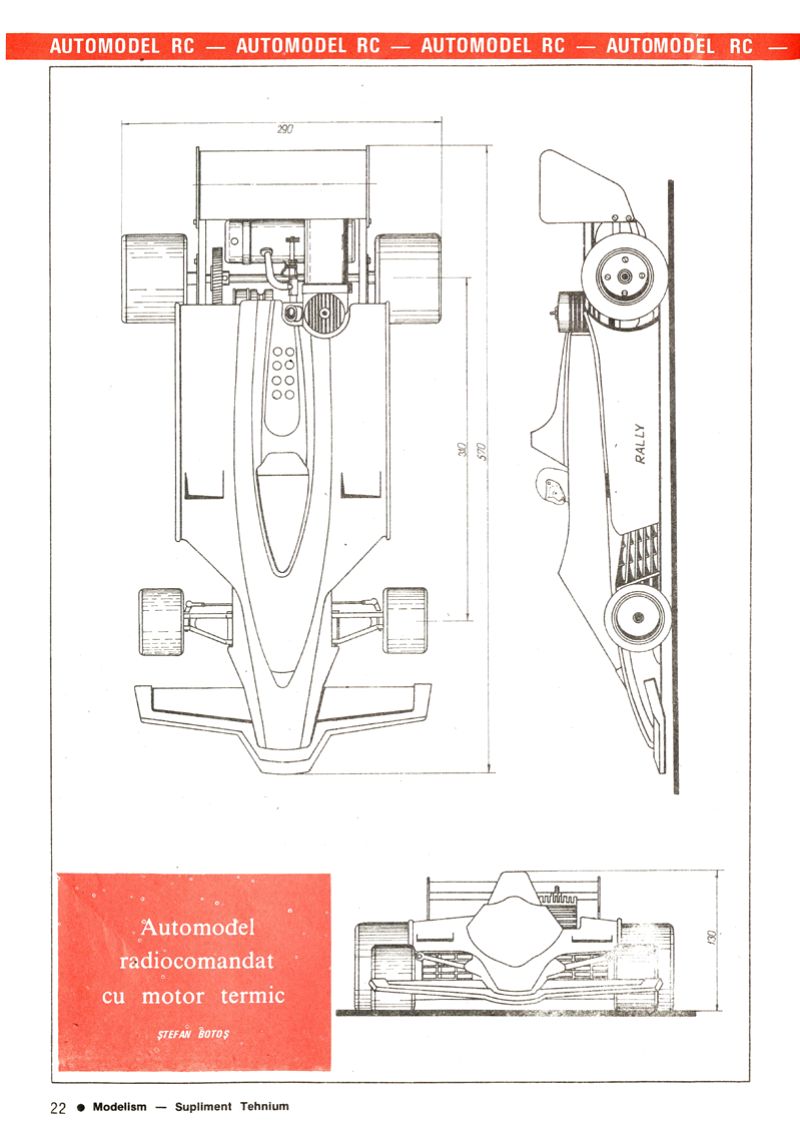

Pagina 22

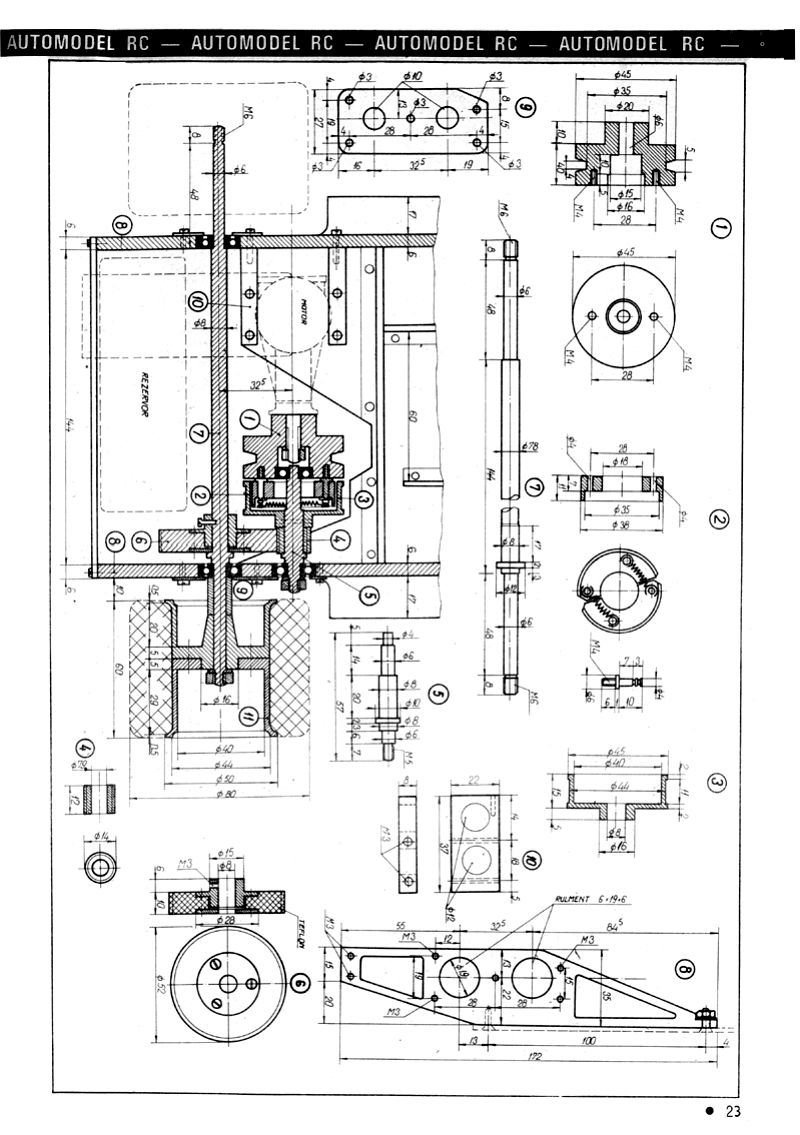

Pagina 23

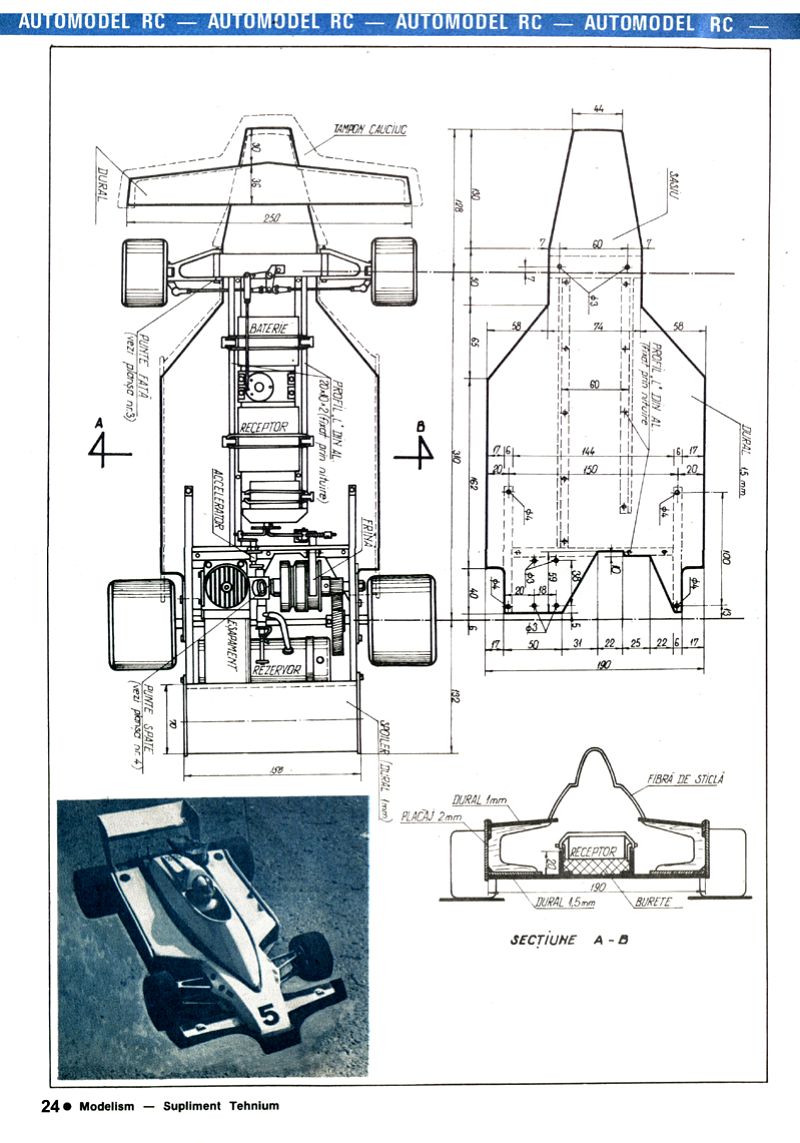

Pagina 24

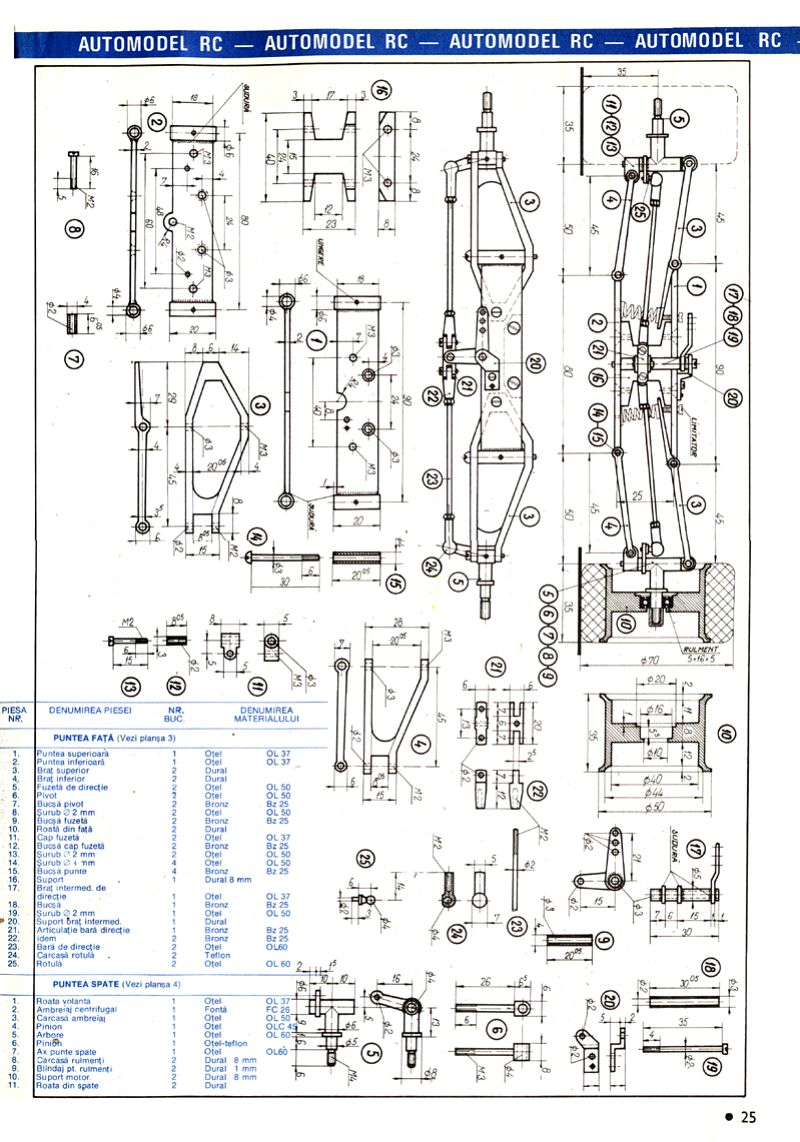

Pagina 25
Text OCR
Automodel radiocomandat cu motor termic
ȘTEFAN BOTOȘ
Specificații tehnice:
REZERVOR - Capacitate: 650 - Dimensiuni: 188 x 628 x 645
PUNTE FAȚĂ - Lungime: 250
BATERIE - Poziționare: sub receptor
TAMPON CAUCIUC - Montaj pe receptor și accelerator
REZERVOR - Material: DURAL (mm) - Dimensiuni: 58 x 144 x 150
PROFIL DIN AL - Grosime: 20mm - DURAL: 15mm
Componente: - DURAL 1mm - PLACAJ 2mm - RECEPTOR - FIBRĂ DE STICLĂ - DURAL 15mm - BURETE
SECȚIUNE A-B
Specificații montaj: - UNGERE necesară - SUDURĂ în punctele indicate - Șuruburi M3, M2, M5, M6 după specificații - RULMENT 6.19.6 - LIMITATOR la 45°
Lista componente: NR. | DENUMIREA PIESEI ----|---------------- 1-25| Conform planșă tehnică
