PRACTICAȚI MODELISMUL!

VULTUR AEROMODEL PLANOR DE CONCURS

La cererea unui mare număr de cititori prezentăm în acest număr o construcție ale cărei componente pot fi procurate de către oricine din magazinele comerțului socialist. Este vorba de planorul VULTUR, realizat sub formă de cutie de asamblare de către IPL Tg. Mureș.

Locul de muncă poate fi o planșetă, un birou obișnuit sau o bucată de carton de ambalaj de la produsele electrocasnice de 1x0,5 m.

Sculele necesare sunt: - un cuțit sau briceag bine ascuțit - o lamă de ras uzată - câteva cârlige de rufe - o pensulă (nr. 5, 6, 7 sau 8) - un pulverizator pentru parfum sau o pompă de flit

Materialele necesare sunt: - o trusă VULTUR - 40 lei - aracet 100 ml - ace cu gămălie - glasspapir - ață de cusut - alice de plumb

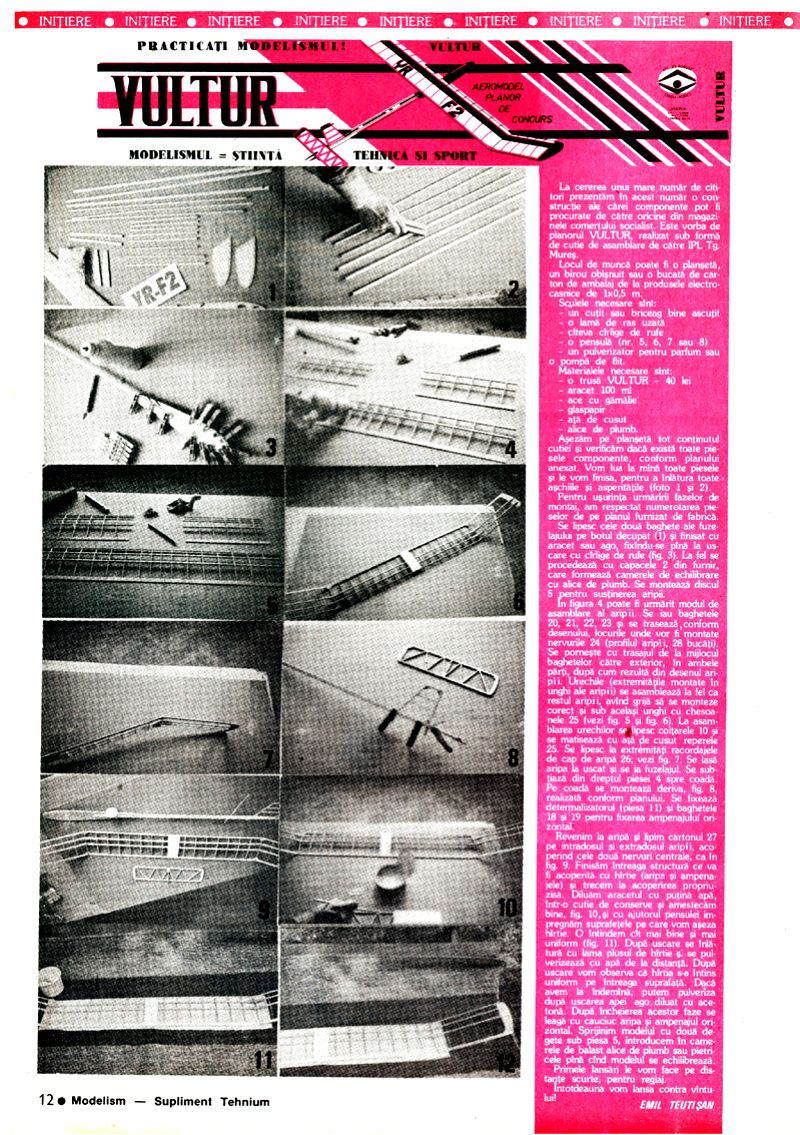

Așezăm pe planșetă tot conținutul cutiei și verificăm dacă există toate piesele componente, conform planului anexat. Vom lua la mână toate piesele și le vom finisa, pentru a înlătura toate așchiile și asperitățile (foto 1 și 2).

Pentru ușurința urmăririi fazelor de montaj, am respectat numerotarea pieselor de pe planul furnizat de fabrică.

Se lipesc cele două baghete ale fuzelajului pe botul decupat (1) și finisat cu aracet sau ago, fixându-se până la uscare cu cârlige de rufe (fig. 3). La fel se procedează cu capacele 2 din furnir, care formează camerele de echilibrare cu alice de plumb. Se montează discul 5 pentru susținerea aripii.

În figura 4 poate fi urmărit modul de asamblare al aripii. Se iau baghetele 20, 21, 22, 23 și se trasează, conform desenului, locurile unde vor fi montate nervurile 24 (profilul aripii, 28 bucăți). Se pornește cu trasajul de la mijlocul baghetelor către exterior, în ambele părți, după cum rezultă din desenul aripii. Urechile (extremitățile montate în unghi ale aripii) se asamblează la fel ca restul aripii, având grijă să se monteze corect și sub același unghi cu chesoanele 25 (vezi fig. 5 și fig. 6). La asamblarea urechilor se lipesc coltarele 10 și se mătisează cu ață de cusut reperele 25. Se lipesc la extremități racordajele de cap de aripă 26; vezi fig. 7. Se lasă aripa la uscat și se ia fuzelajul. Se subțiază din dreptul piesei 4 spre coadă. Pe coadă se montează deriva, fig. 8, realizată conform planului. Se fixează determalizatorul (piesa 11) și baghetele 18 și 19 pentru fixarea ampenajului orizontal.

Revenim la aripă și lipim cartonul 27 pe intradosul și extradosul aripii, acoperind cele două nervuri centrale, ca în fig. 9. Finisăm întreaga structură ce va fi acoperită cu hârtie (aripa și ampenajele) și trecem la acoperirea propriu-zisă. Diluăm aracetul cu puțină apă, într-o cutie de conserve și amestecăm bine, fig. 10, și cu ajutorul pensulei impregnăm suprafețele pe care vom așeza hârtie. O întindem cât mai bine și mai uniform (fig. 11). După uscare se înlătură cu lama plusul de hârtie și se pulverizează cu apă de la distanță. După uscare vom observa că hârtia s-a întins uniform pe întreaga suprafață. Dacă avem la îndemână, putem pulveriza după uscarea apei ago diluat cu acetonă. După încheierea acestor faze se leagă cu cauciuc aripa și ampenajul orizontal. Sprijinim modelul cu două degete sub piesa 5, introducem în camerele de balast alice de plumb sau pietricele până când modelul se echilibrează.

Primele lansări le vom face pe distanțe scurte, pentru reglaj.

Întotdeauna vom lansa contra vântului!

EMIL TEUTIȘAN
