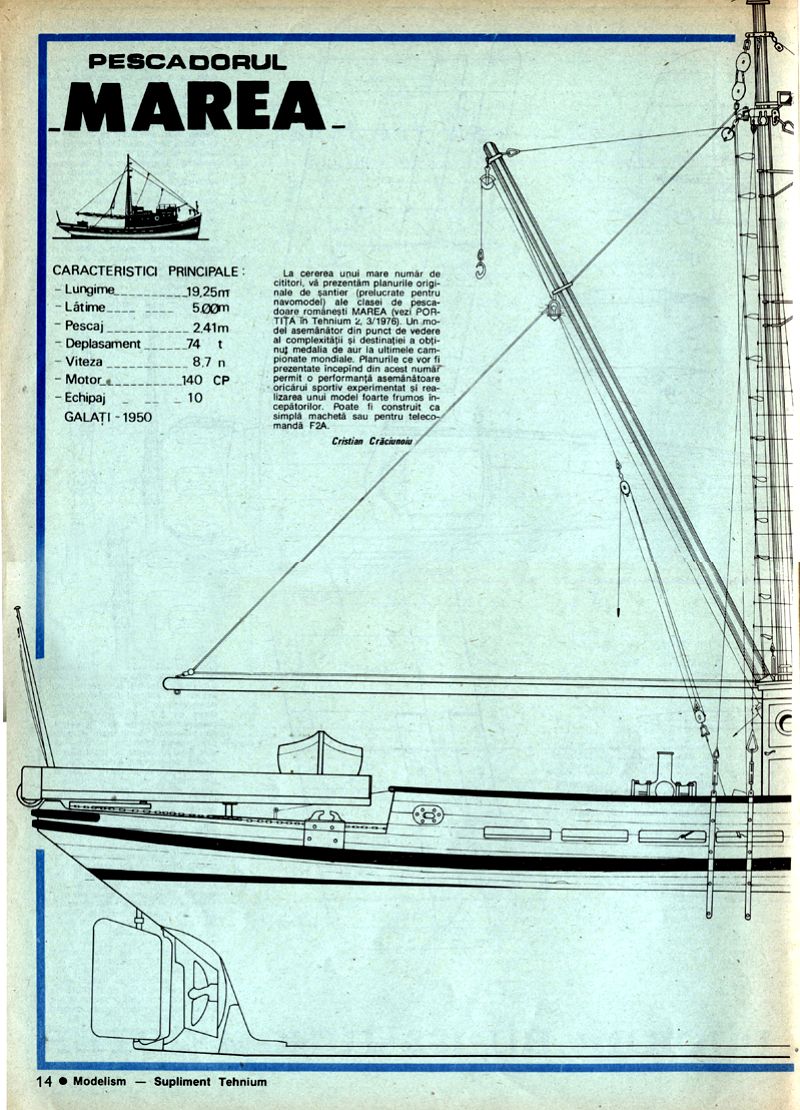

PESCADORUL MAREA

CARACTERISTICI PRINCIPALE: Lungime 19,25m Lățime 5.00m Pescaj 2.41m Deplasament 74 t Viteza 8,7 n Motor 140 CP Echipaj 10

GALAȚI-1950

La cererea unui mare număr de cititori, vă prezentăm planurile originale de șantier (prelucrate pentru navomodel) ale clasei de pescadoare românești MAREA (vezi PORTIȚA în Tehnium 2, 3/1976). Un model asemănător din punct de vedere al complexității și destinației a obținut medalia de aur la ultimele campionate mondiale. Planurile ce vor fi prezentate începând din acest număr permit o performanță asemănătoare oricărui sportiv experimentat și realizarea unui model foarte frumos începătorilor. Poate fi construit ca simplă machetă sau pentru telecomandă F2A.

Cristian Crăciunoiu

MAREA VEDERE LATERALĂ

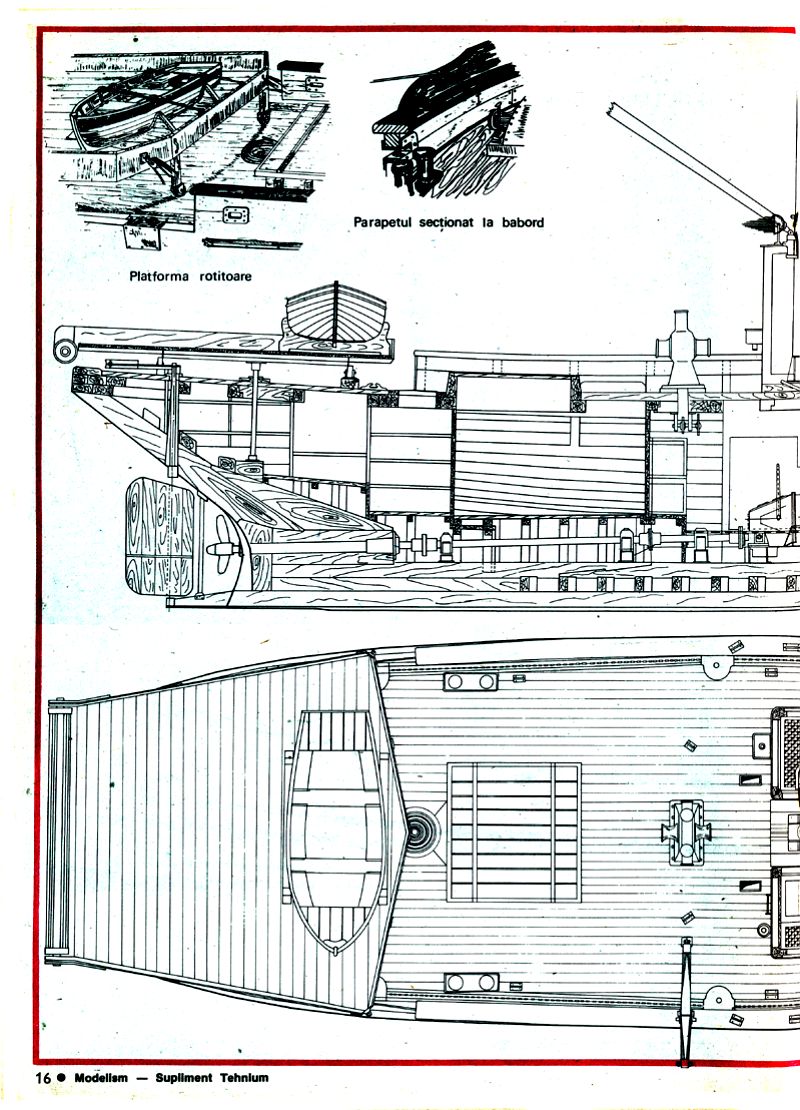

Platforma rotitoare

Parapetul secționat la babord

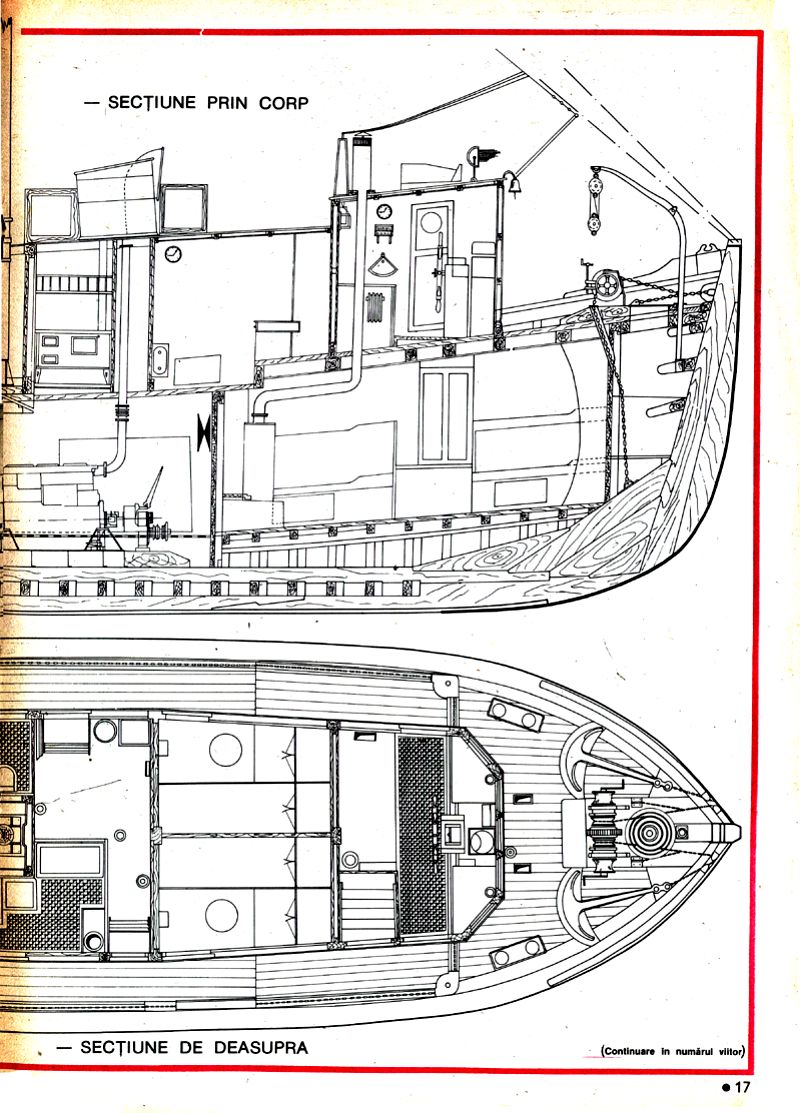

SECȚIUNE PRIN CORP

SECȚIUNE DE DEASUPRA

(Continuare în numărul viitor)
