STAȚIA DE TELECOMANDĂ CU DOUĂ CANALE „KRAFT K P 28"

Acest tip de stație este în dotarea mai multor cluburi, asociații sportive și case ale pionierilor din țara noastră. Datorită performanțelor sale, mai mulți sportivi, dintre care unii campioni naționali, utilizează încă această stație de radiotelecomandă.

Se pretează în special pentru comanda velierelor, modelelor de viteză și FSR. Are două canale și poate funcționa în benzile de 27 și 72 MHz.

Servomecanismele sunt amplasate împreună cu radioreceptorul în aceeași carcasă. Raza de acțiune recomandată este de 10-1200 m pentru aeromodele și 500 m pentru navomodelele echipate cu antenă degajată (ex. velierele). În cazul auto și navomodelelor de viteză este recomandabil ca distanța maximă dintre emițător și receptor să nu depășească 200 m în linie dreaptă, dat fiind înălțimea efectivă mică a antenei de recepție.

Date tehnice

EMIȚĂTOR 1. Tensiunea de alimentare: 9,6 Vcc (două baterii 3 R 12 înseriate) 2. Consum: max.60 mA 3. Putere (în antenă): cca 0,3 W 4. Modulație: AM 100% 5. Distanța minimă între două canale vecine: 10 kHz (recomandabil 25 kHz) 6. Greutate (cu baterii și antenă): 750 g 7. Lungimea antenei: 1,20 m

RECEPTOR 1. Tensiunea de alimentare: 4,8 Vcc 2. Consum (împreună cu decodificatorul): max. 8 mA 3. Sensibilitate: 3,5V 4. Selectivitate: cca 60 dB 5. Banda de trecere: 10 kHz 6. Lungimea optimă a antenei: 0,8-1 m 7. Greutate (împreună cu decodificatorul, cele două servomecanisme și carcasă): 120 g

SERVOMECANISME 1. Tensiunea de alimentare: 4,8 Vcc (comună cu a receptorului) 2. Consum în repaus: 4 mA 3. Consum în sarcină maximă: 300 mA 4. Rezoluție: 4μs 5. Cuplul nominal: 3 daN.cm 6. Viteza de deplasare: 2×0,35 s pt. 2×45° 7. Lărgimea impulsurilor (pozitive) de comandă: 1,7 ms±0,6 ms

Stația funcționează normal într-un interval de temperatură a mediului ambiant cuprins între 0 și +45°C.

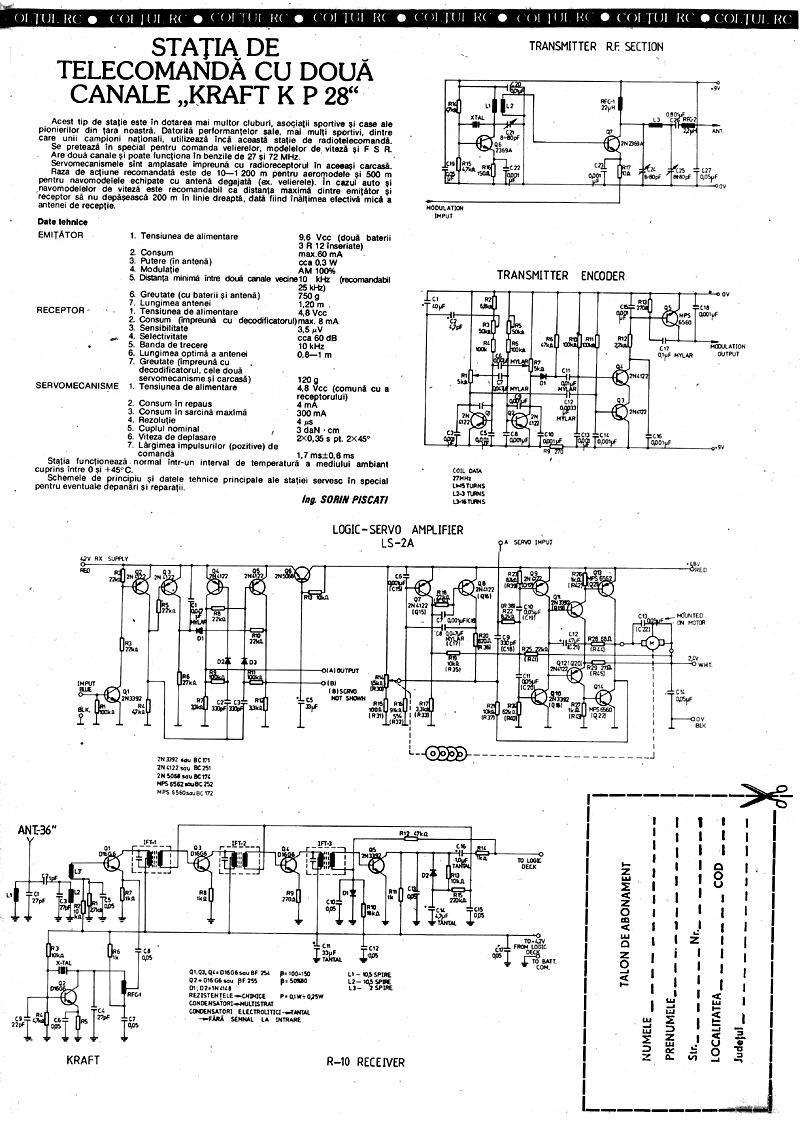

Schemele de principiu și datele tehnice principale ale stației servesc în special pentru eventuale depanări și reparații.

Ing. SORIN PISCATI
