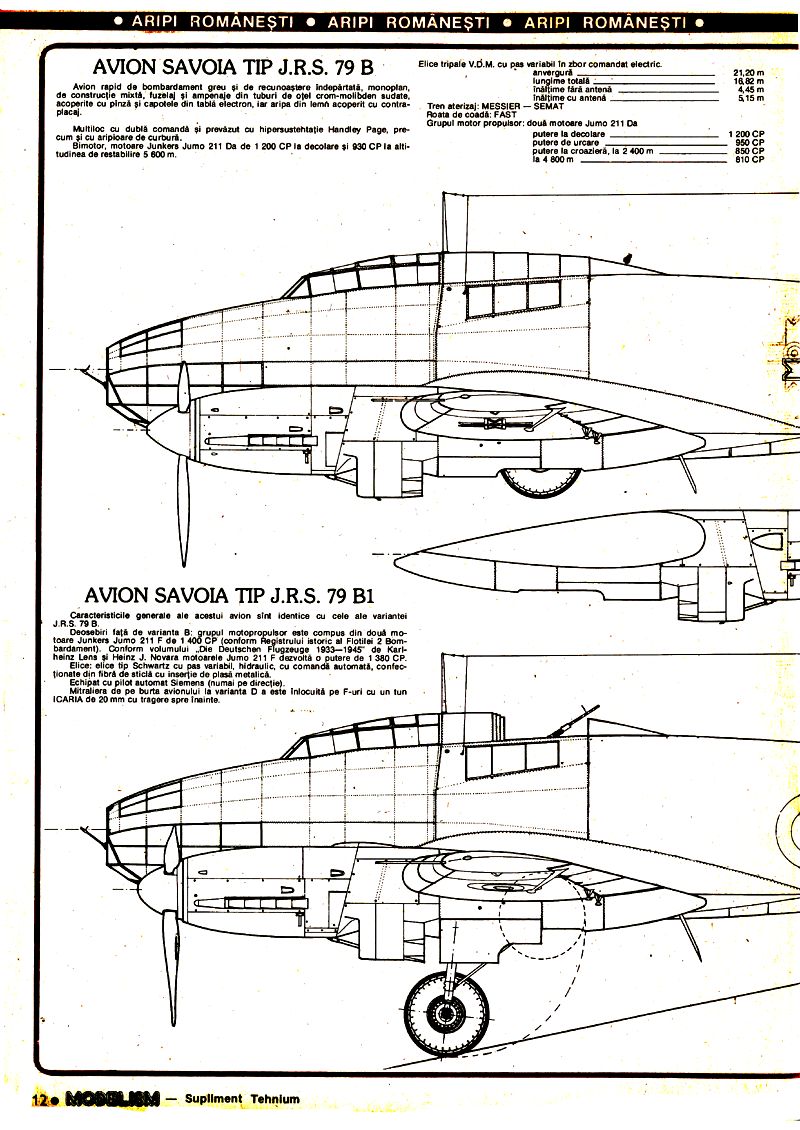

AVION SAVOIA TIP J.R.S. 79 B

Avion rapid de bombardament greu și de recunoaștere îndepărtată, monoplan, de construcție mixtă, fuzelaj și ampenaje din tuburi de oțel crom-molibden sudate, acoperite cu pânză și capotele din tablă electron, iar aripa din lemn acoperit cu contraplacaj.

Multiloc cu dublă comandă și prevăzut cu hipersustentație Handley Page, precum și cu aripioare de curbură.

Bimotor, motoare Junkers Jumo 211 Da de 1 200 CP la decolare și 930 CP la altitudinea de restabilire 5 600 m.

Elice tripale V.D.M. cu pas variabil în zbor comandat electric.

anvergură 21,20 m lungime totală 16,82 m înălțime fără antenă 4,45 m înălțime cu antenă 5,15 m

Tren aterizaj: MESSIER - SEMAT Roata de coadă: FAST Grupul motor propulsor: două motoare Jumo 211 Da

putere la decolare 1 200 CP putere de urcare 950 CP putere la croazieră, la 2 400 m 850 CP la 4 800 m 810 CP

AVION SAVOIA TIP J.R.S. 79 B1

Caracteristicile generale ale acestui avion sunt identice cu cele ale variantei J.R.S. 79 B.

Deosebiri față de varianta B: grupul motopropulsor este compus din două motoare Junkers Jumo 211 F de 1400 CP (conform Registrului istoric al Flotilei 2 Bombardament). Conform volumului „Die Deutschen Flugzeuge 1933-1945 de Karlheinz Lens și Heinz J. Novara motoarele Jumo 211 F dezvoltă o putere de 1380 CP.

Elice: elice tip Schwartz cu pas variabil, hidraulic, cu comandă automată, confecționate din fibra de sticlă cu inserție de plasă metalică.

Echipat cu pilot automat Siemens (numai pe direcție).

Mitraliera de pe burta avionului la varianta D a este înlocuită pe F-uri cu un tun ICARIA de 20 mm cu tragere spre înainte.

Amplasamentul armelor ofensive: două lansatoare de bombe BARBIERI, montate lateral în mijlocul fuzelajului, pentru bombe de 50, 100 sau 225 kg cu lansare comandată termoelectric și un lansator pentru 10 bombe verticale tip BARBIERI, montat în mijlocul fuzelajului pentru bombe de 50 kg cu lansare comandată termoelectric.

Amplasamentul armelor defensive: o mitralieră P.W.U. poloneză de 7.92 cu două încărcătoare a 95 cartușe în botul avionului o mitralieră orientabilă în spatele cabinei, pe fuzelaj, tip Browning, calibru 13.2 cu 500 cartușe o mitralieră Vickers poloneză de 7.92 sub fuzelaj două mitraliere tip Vickers poloneze, calibrul 7.92 și 665 cartușe

I-la 10 335 kg

Autonomie: în zbor de croazieră are următoarele rezultate: 850 km și 5 h 10"

III-la 11 075 kg 1.625 km și 4 h 40'

III-IV-la 11 100 kg 1 450 km și 4 h 10'10"

VIII-la 11 350 kg 1 250 km și 3 h 40

Autonomia este determinată la 5 000 m cu viteza de 385 km/h și la 2 500 m cu 360 km/h.

Lansatoare: pe avioanele nr. 122-127 s-au montat câte două lansatoare tip T.G.P.U., fiecare lansator putând duce câte o bombă de 500 kg.

Vizor: ESTOPEY.

CAPOTAJ MOTOR JUNKERS JUMO 211 Da 1200 CP VEDERE DREAPTA

text-foto: ION TĂRALUNGĂ DAN ANTONIU desen, arh. CONSTANTIN COSTACHE

CAPOTAJ MOTOR JUNKERS JUMO 211 F 1320 CP VEDERE DREAPTA

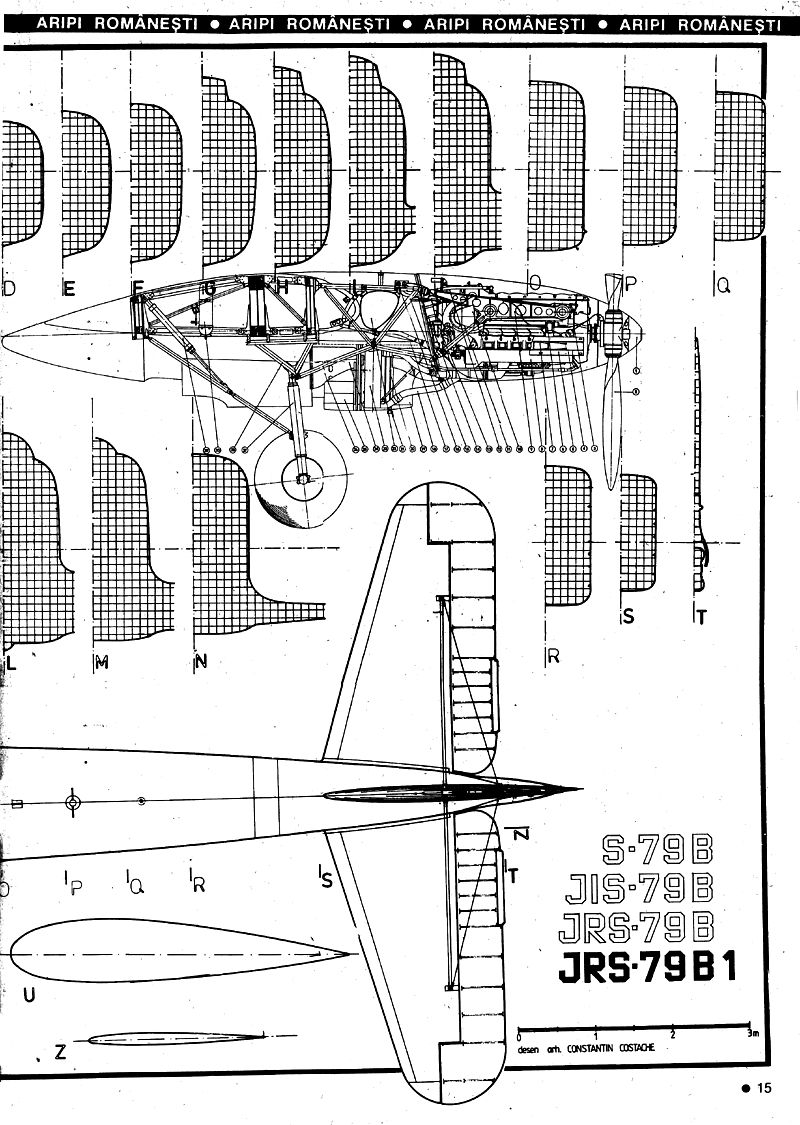

SAVOIA JRS 79B

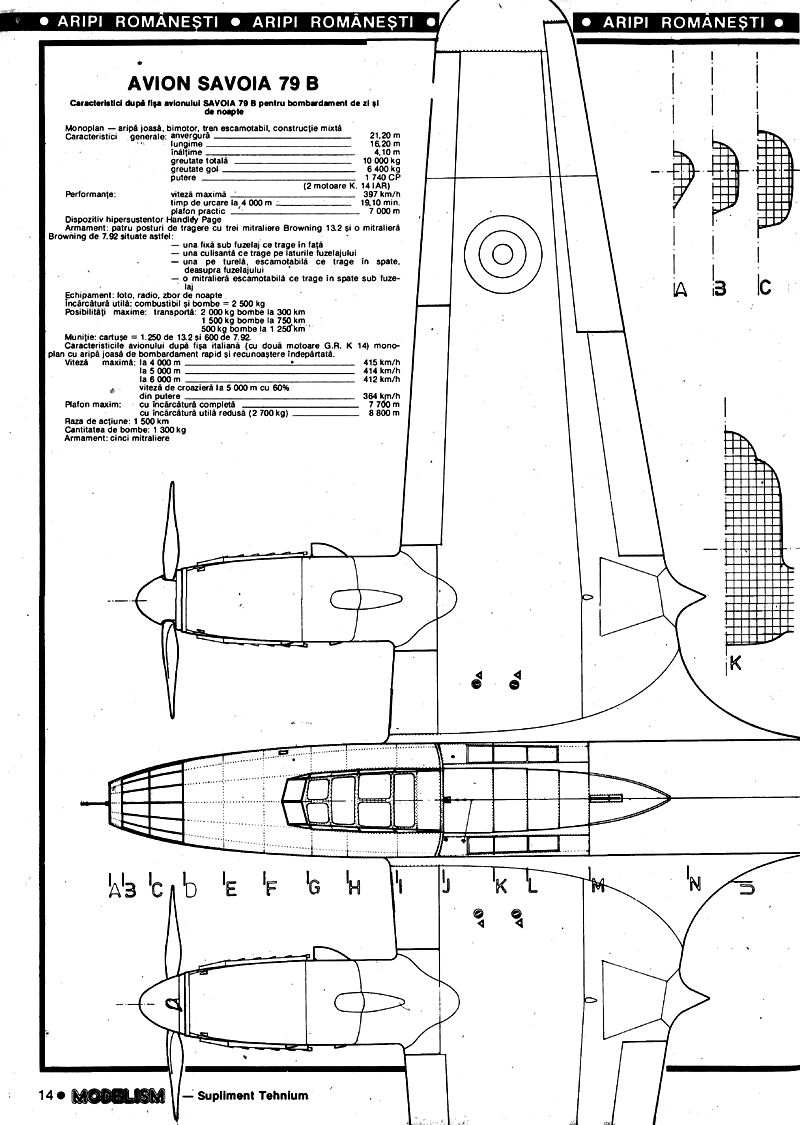

AVION SAVOIA 79 B

Caracteristici după fișa avionului SAVOIA 79 B pentru bombardament de zi și de noapte Monoplan- aripa joasă, bimotor, tren escamotabil, construcție mixtă

Caracteristici generale: anvergură 21,20 m lungime 16.20 m înălțime 4,10 m greutate totală 10 000 kg greutate gol 6 400 kg Putere 1740 CP (2 motoare K. 14 IAR)

Performanțe: viteza maximă 397 km/h timp de urcare la 4 000 m 19,10 min. plafon practic 7 000 m

Dispozitiv hipersustentor Handley Page

Armament: patru posturi de tragere cu trei mitraliere Browning 13.2 și o mitralieră Browning de 7.92 situate astfel: una fixă sub fuzelaj ce trage în față una culisantă ce trage pe laturile fuzelajului una pe turelă, escamotabilă ce trage în spate deasupra fuzelajului o mitralieră escamotabilă ce trage în spate sub fuzelaj

Echipament: foto, radio, zbor de noapte Încărcătură utilă: combustibil și bombe = 2 500 kg

Posibilități maxime: transportă: 2 000 kg bombe la 300 km 1500 kg bombe la 750 km 500 kg bombe la 1 250 km

Muniție: cartușe 1.250 de 13.2 și 600 de 7.92

Caracteristicile avionului după fișa italiană (cu două motoare G.R. K 14) monoplan cu aripa joasă de bombardament rapid și recunoaștere îndepărtată.

Viteză maximă: la 4 000 m 415 km/h la 5 000 m 414 km/h la 6 000 m 412 km/h viteza de croazieră la 5 000 m cu 60% din putere 364 km/h

Plafon maxim: cu încărcătură completă 7 700 m cu încărcătură utilă redusă (2 700 kg) 8 800 m

Raza de acțiune: 1.500 km Cantitatea de bombe: 1.300 kg Armament: cinci mitraliere
