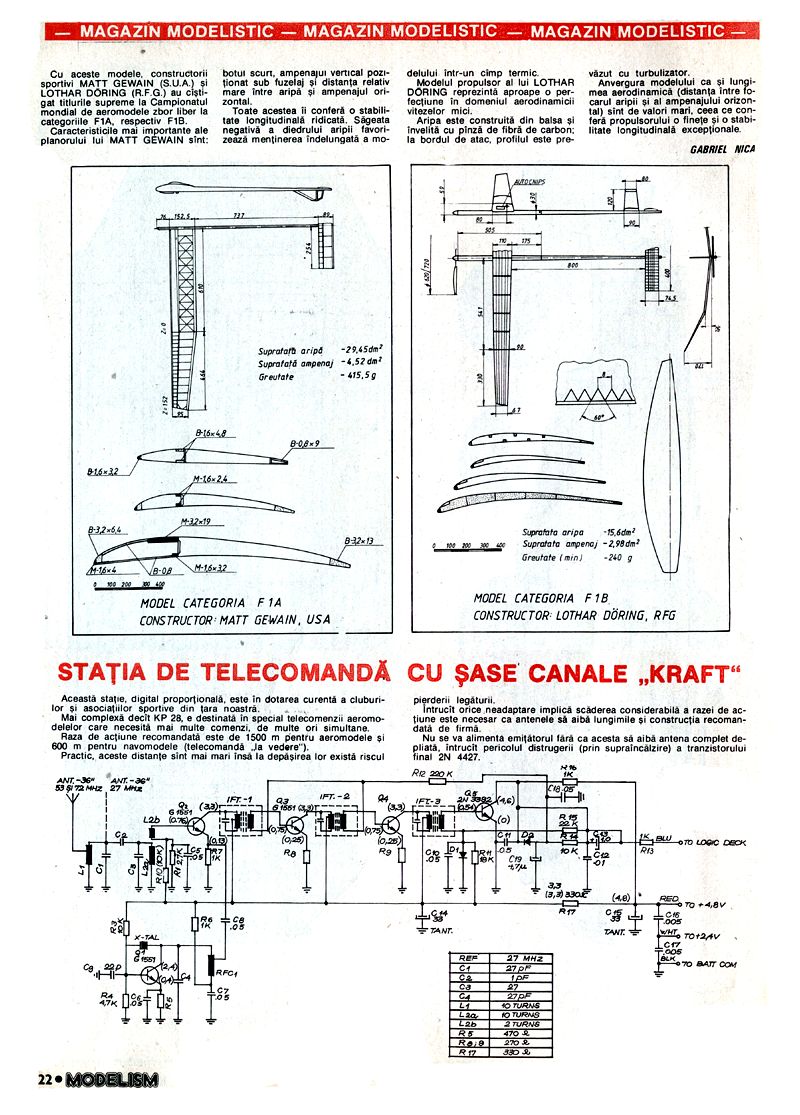

Cu aceste modele, constructori sportivi MATT GEWAIN (S.U.A.) și LOTHAR DORING (R.F.G.) au câștigat titlurile supreme la Campionatul mondial de aeromodele zbor liber la categoriile F1A, respectiv F1B.

Caracteristicile mai importante ale planorului lui MATT GEWAIN sunt: botul scurt, ampenajul vertical poziționat sub fuzelaj și distanța relativ mare între aripa și ampenajul orizontal.

Toate acestea îi conferă o stabilitate longitudinală ridicată. Săgeata negativă a diedrului aripii favorizează menținerea îndelungată a modelului într-un câmp termic.

Modelul propulsor al lui LOTHAR DORING reprezintă aproape o perfecțiune în domeniul aerodinamicii vitezelor mici. Aripa este construită din balsa și învelită cu pânză de fibră de carbon; la bordul de atac, profilul este prevăzut cu turbulizator.

Anvergura modelului ca și lungimea aerodinamică (distanța între focarul aripii și al ampenajului orizontal) sunt de valori mari, ceea ce conferă propulsorului o finețe și o stabilitate longitudinală excepționale.

MODEL CATEGORIA F1A CONSTRUCTOR: MATT GEWAIN, USA Suprafața aripă - 29,45 dm² Suprafața ampenaj - 4,52 dm² Greutate - 415,5 g

MODEL CATEGORIA F1B CONSTRUCTOR: LOTHAR DÖRING, RFG Suprafața aripă - 15,6 dm² Suprafața ampenaj - 2,98 dm² Greutate (min) - 240 g

GABRIEL NICA

STAȚIA DE TELECOMANDĂ CU ȘASE CANALE „KRAFT"

Această stație, digital proporțională, este în dotarea curentă a cluburilor și asociațiilor sportive din țara noastră.

Mai complexă decât KP 28, e destinată în special telecomenzii aeromodelelor care necesită mai multe comenzi, de multe ori simultane.

Raza de acțiune recomandată este de 1500 m pentru aeromodele și 600 m pentru navomodele (telecomanda la vedere).

Practic, aceste distanțe sunt mai mari însă la depășirea lor există riscul pierderii legăturii.

Întrucât orice neadaptare implică scăderea considerabilă a razei de acțiune este necesar ca antenele să aibă lungimile și construcția recomandată de firmă.

Nu se va alimenta emiţătorul fără ca acesta să aibă antena complet depliată, întrucât pericolul distrugerii (prin supraîncălzire) a tranzistorului final 2N 4427.

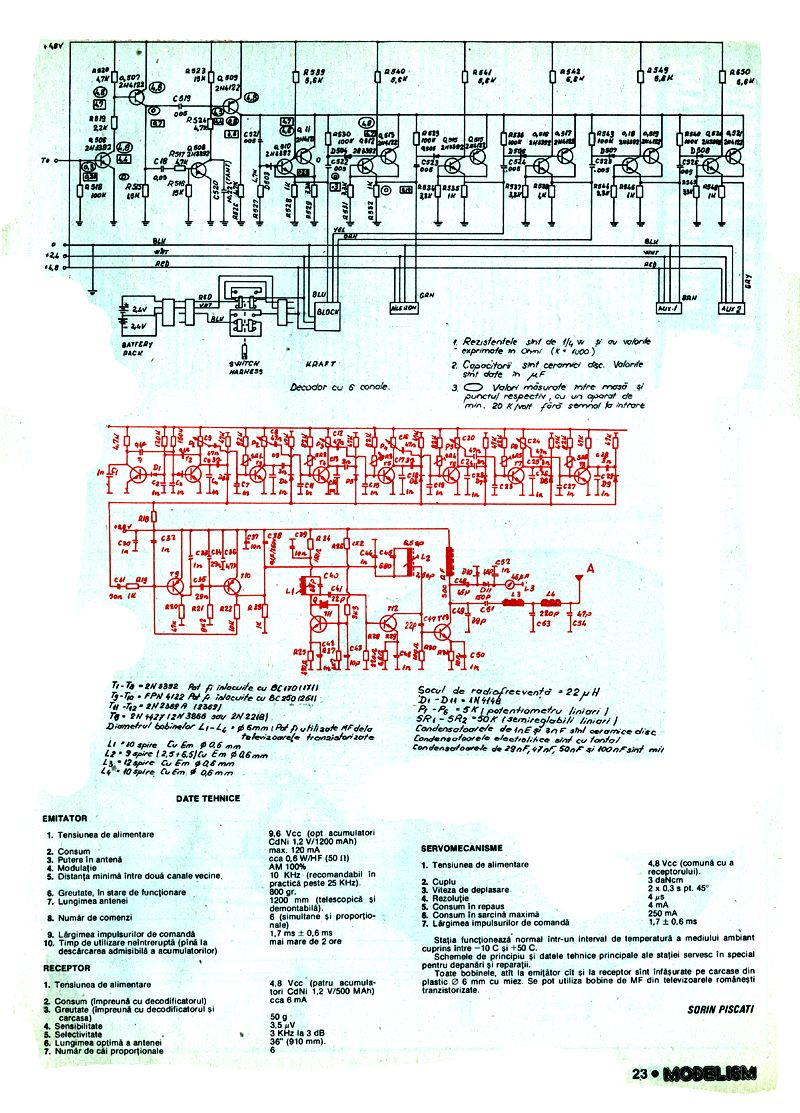

Decodor cu 6 canale. 1. Rezistențele sunt de 1/4 W și cu valorile exprimate în Ohm (K = 1000) 2. Capacitorii sunt ceramic disc. Valorile sunt date în μF 3. Valorile măsurate între masă și punctul respectiv, cu un voltmetru de min. 20 kΩ/volt fără semnal la intrare

T₁-T₆ - 2N 3392 Pot fi înlocuite cu BC 170/171 T₇-T₁₀ - 2N 4422 Pot înlocuite cu BC 250 (261) T₁₁-T₁₂ - 2N2569 (412369) T₀ - 2N 4427 (2N 3866 sau 2N2218)

Diametrul bobinelor L₁-L₄ 6mm Pot fi utilizate MF de la televizoarele tranzistorizate L₁ - 10 spire Cu Em 0,6 mm L₂ - 9 spire Cu Em 0,6 mm L₃ - 12 spire Cu Em 0,6 mm L₄ - 10 spire Cu Em 0,6 mm

Socul de radiofrecvență - 22μH D₁-D₁₄ - IN4148 P₁-P₅ - potențiometre liniari SR₁-SR₂ - 50K (semireglabili liniari)

Condensatoarele de înaltă frecvență sunt ceramice disc Condensatoarele electrolit ice sunt cu tantal Condensatoarele de 2,2nF, 47nF, sunt și 100 nF sunt mici

DATE TEHNICE

EMIŢĂTOR 1. Tensiunea de alimentare: 9,6 Vcc (opt acumulatori CdNi 1,2 V/1200 mAh) 2. Consum: max. 120 mA 3. Putere în antenă: cca 0,6 W/HF (50 Ω) 4. Modulația: AM 100% 5. Distanța minimă între două canale vecine: 10 KHz (recomandabil în practică peste 25 KHz) 6. Greutate, în stare de funcționare: 800 gr 7. Lungimea antenei: 1200 mm (telescopică și demontabilă) 8. Număr de comenzi: 6 (simultane și proporționale) 9. Lărgimea impulsurilor de comandă: 1,7 ms ± 0,6 ms 10. Timp de utilizare neîntreruptă (până la descărcarea admisibilă a acumulatorilor): mai mare de 2 ore

RECEPTOR 1. Tensiunea de alimentare: 4,8 Vcc (patru acumulatori CdNi 1,2 V/500 mAh) 2. Consum (împreună cu decodificatorul): cca 6 mA 3. Greutate (împreună cu decodificatorul și carcasa): 50g 4. Sensibilitate: 3,5μV 5. Selectivitate: 3 KHz la 3 dB 6. Lungimea optimă a antenei: 36" (910 mm) 7. Număr de căi proporționale: 6

SERVOMECANISME 1. Tensiunea de alimentare: 4,8 Vcc (comună cu a receptorului) 2. Cuplu: 3 daNcm 3. Viteza de deplasare: 2 x 0,3 s pt. 45° 4. Rezoluție: 4 μs 5. Consum în repaus: 4 mA 6. Consum în sarcină maximă: 250 mA 7. Lărgimea impulsurilor de comandă: 1,7 ± 0,6 ms

Stația funcționează normal într-un interval de temperatură a mediului ambiant cuprins între -10°C și +50°C.

Schemele de principiu și datele tehnice principale ale stației servesc în special pentru depanări și reparații.

Toate bobinele, atât la emiţător cât și la receptor sunt înfășurate pe carcase din plastic 6 mm cu miez. Se pot utiliza bobine de MF din televizoarele românești tranzistorizate.

SORIN PÎSCAȚI
