EMIŢĂTORUL STAŢIEI DE TELECOMANDĂ VARIOPROP C6 SSM 27

Este un emiţător cu trei comenzi digital proportionale care lucrează în banda de 27 MHz cu modulația în amplitudine.

Stația se pretează în special comenzii navomodelelor F1 E-F1 V FSR E-FSR V și într-o anumită măsură velierelor din clasa F5.

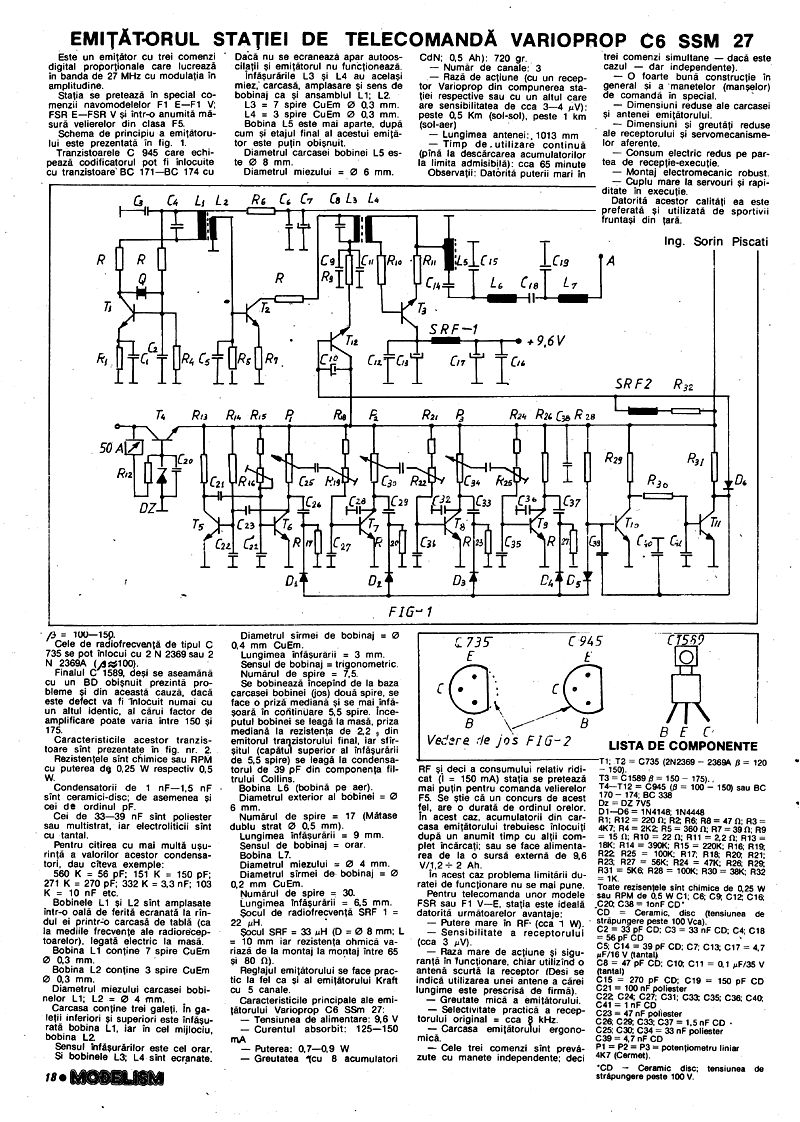

Schema de principiu a emiţătorului este prezentată în fig. 1.

Tranzistoarele C 945 care echipează codificatorul pot fi înlocuite cu tranzistoare BC 171-BC 174 cu β = 100-150.

Cele de radiofrecvență de tipul C 735 se pot înlocui cu 2 N 2369 sau 2 N 2369A (β = 120-150).

Finalul C1589, deși se aseamănă cu un BD obișnuit prezintă probleme și din această cauză, dacă este defect va fi înlocuit numai cu un altul identic, al cărui factor de amplificare poate varia între 150 și 175.

Caracteristicile acestor tranzistoare sunt prezentate în fig. nr. 2.

Rezistențele sunt chimice sau RPM cu puterea de 0,25 W respectiv 0,5 W.

Condensatorii de 1 nF-1,5 nF sunt ceramici-disc; de asemenea și cei de ordinul pF.

Cei de 33-39 nF sunt poliester sau multistrat, iar electroliticii sunt cu tantal.

Pentru citirea cu mai multă ușurință a valorilor acestor condensatori, dau câteva exemple: 560 K = 56 pF; 151 K = 150 pF; 271 K = 270 pF; 332 K = 3,3 nF; 103 K = 10 nF etc.

Bobinele L1 și L2 sunt amplasate într-o oală de ferită ecranată la rândul ei printr-o carcasă de tablă (ca la mediile frecvențe ale radioreceptoarelor), legată electric la masă.

Bobina L1 conține 7 spire CuEm 0,3 mm. Bobina L2 conține 3 spire CuEm 0,3 mm.

Diametrul miezului carcasei bobinelor L1; L2 = 4 mm.

Carcasa conține trei galeți. În galețíi inferiori și superiori este înfășurată bobina L1, iar în cel mijlociu, bobina L2.

Sensul înfășurărilor este cel orar.

Și bobinele L3, L4 sunt ecranate.

Dacă nu se ecranează apar autooscilații și emiţătorul nu funcționează.

Înfășurările L3 și L4 au același miez, carcasă, amplasare și sens de bobinaj ca și ansamblul L1; L2. L3 7 spire CuEm 0,3 mm. L4 3 spire CuEm 0,3 mm.

Bobina L5 este mai aparte, după cum și etajul final al acestui emiţător este puțin obișnuit.

Diametrul carcasei bobinei L5 este 8 mm. Diametrul miezului 6 mm. Diametrul sârmei de bobinaj = 0,4 mm CuEm. Lungimea înfășurării 3 mm. Sensul de bobinaj = trigonometric. Numărul de spire 7,5.

Se bobinează începând de la baza carcasei bobinei (jos) două spire, se face o priză mediană și se mai înfășoară în continuare 5,5 spire. Începutul bobinei se leagă la masă, priza mediană la rezistența de 2,2, din emitorul tranzistorului final, iar sfârșitul (capătul superior al înfășurării de 5,5 spire) se leagă la condensatorul de 39 pF din componența filtrului Collins.

Bobina L6 (bobina pe aer). Diametrul exterior al bobinei = 6 mm. Numărul de spire 17 (Mătase dublu strat 0,5 mm). Lungimea înfășurării 9 mm. Sensul de bobinaj = orar.

Bobina L7. Diametrul miezului 4 mm. Diametrul sârmei de bobinaj = 0,2 mm CuEm. Numărul de spire 30. Lungimea înfășurării 6,5 mm.

Șocul de radiofrecvență SRF 1 = 22 μH.

Șocul SRF 2 = 33 μH (D = 8 mm; L = 10 mm iar rezistența ohmică variază de la montaj la montaj între 65 și 80 Ω).

Reglajul emiţătorului se face practic la fel ca și al emiţătorului Kraft cu 5 canale.

Caracteristicile principale ale emiţătorului Varioprop C6 SSm 27: - Tensiunea de alimentare: 9,6 V - Curentul absorbit: 125-150 mA - Puterea: 0,7-0,9 W - Greutatea cu 8 acumulatori (CdNi; 0,5 Ah): 720 gr. - Număr de canale: 3 - Raza de acțiune (cu un receptor Varioprop din compunerea stației respective sau cu un altul care are sensibilitatea de cca 3-4 μV): peste 0,5 Km (sol-sol), peste 1 km (sol-aer) - Lungimea antenei: 1013 mm - Timp de utilizare continuă (până la descărcarea acumulatorilor la limita admisibilă): cca 65 minute

Observații: Datorită puterii mari în RF și deci a consumului relativ ridicat (150 mA) stația se pretează mai puțin pentru comanda velierelor F5. Se știe că un concurs de acest fel, are o durată de ordinul orelor.

În acest caz, acumulatorii din carcasa emiţătorului trebuiesc înlocuiți după un anumit timp cu alții complet încărcați; sau se face alimentarea de la o sursă externă de 9,6 V/1,2÷2 Ah.

În acest caz problema limitării duratei de funcționare nu se mai pune.

Pentru telecomanda unor modele FSR sau F1 V-E, stația este ideală datorită următoarelor avantaje: - Putere mare în RF (cca 1 W); - Sensibilitate a receptorului (cca 3 μV). - Raza mare de acțiune și siguranță în funcționare, chiar utilizând o antenă scurtă la receptor (Deși se indică utilizarea unei antene a cărei lungime este prescrisă de firmă). - Greutate mică a emiţătorului. - Selectivitate practică a receptorului original cca 8 kHz. - Carcasa emiţătorului ergonomică. - Cele trei comenzi sunt prevăzute cu manete independente; deci trei comenzi simultane dacă este cazul dar independente). - O foarte bună construcție în general și a manetelor (manselor) de comandă în special. - Dimensiuni reduse ale carcasei și antenei emiţătorului. - Dimensiuni și greutăți reduse ale receptorului și servomecanismelor aferente. - Consum electric redus pe partea de recepție-execuție. - Montaj electromecanic robust. - Cuplu mare la servouri și rapiditate în execuție.

Datorită acestor calități ea este preferată și utilizată de sportivii fruntași din țară.

Ing. Sorin Pîscați

LISTA DE COMPONENTE

T1; T2 C735 (2N2369-2369A β = 120-150) T3 C1589 (β = 150-175) T4-T12 C945 (β = 100-150) sau BC 170-174; BC 338 Dz = DZ 7V5 D1-D6 1N4148, 1N4448

R1; R12 = 220 Ω; R2 R6; R8 = 47 Ω; R3 = 4K7; R4 = 2K2; R5 = 360 Ω; R7 = 390 Ω; R9 = 15 Ω; R10 = 22 Ω; R11 = 2,2 Ω; R13 = 18K; R14 = 390K; R15 = 220K; R16, R19, R22 R25 = 100K; R17 R18 R20 R21; R23 R27 = 56K; R24 = 47K; R26 R29 R31 = 5K6; R28 = 100K; R30 = 38K; R32 = 1K.

Toate rezistențele sunt chimice de 0,25 W sau RPM de 0,5 W

C1; C6 C9 C12 C16 C20 C38 = 1 nF CD C2 = 33 pF CD; C3 = 33 nF CD; C4; C18 = 56 pF CD C5 C14 = 39 pF CD; C7; C13 C17 = 4,7 μF/16 V (tantal) C8 = 47 pF CD; C10 C11 = 1 μF/35 V (tantal) C15 = 270 pF CD; C19 = 150 pF CD C21 = 100 nF poliester C22 C24 C27 C31; C33 C35; C36; C40 C41 = 1 nF CD C23 = 47 nF poliester C26 C29; C32; C37 = 1,5 nF CD C25 C30 C34 = 33 nF poliester C39 = 4,7 nF CD

P1 P2 P3 potențiometru liniar 4K7 (Cermet).

*CD - Ceramic disc; tensiunea de străpungere peste 100 V.
