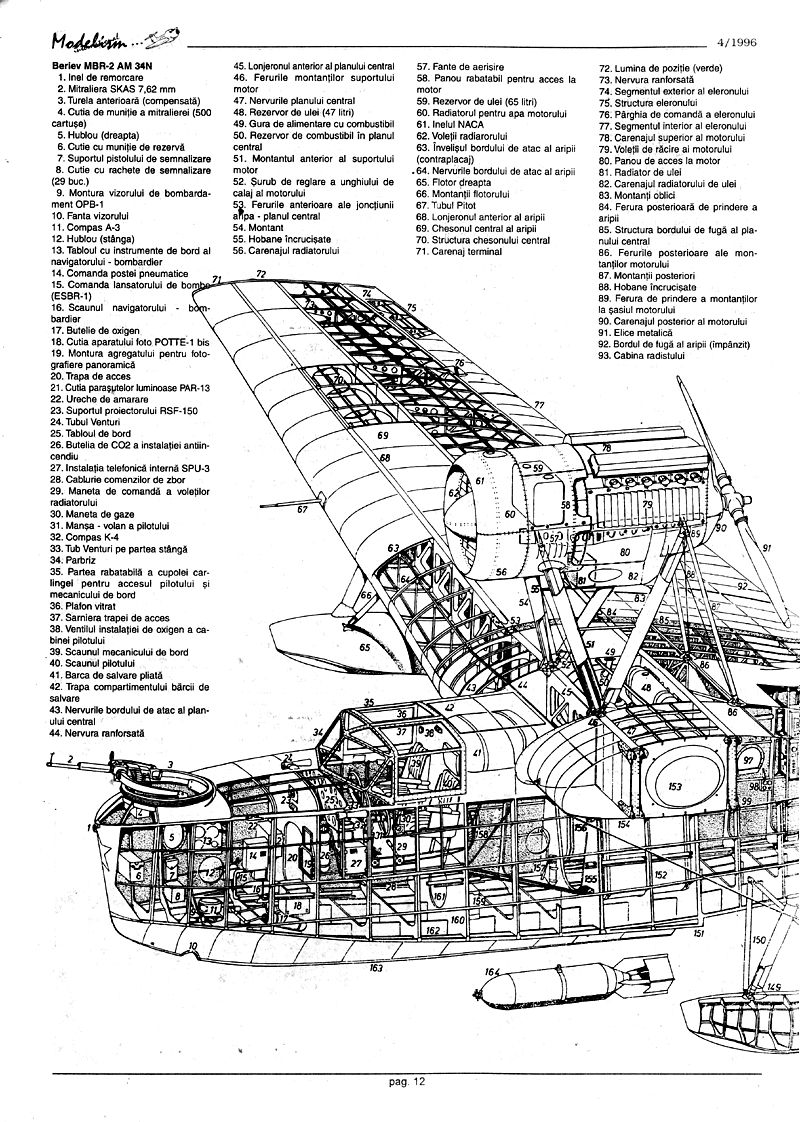

Beriev MBR-2 AM 34N

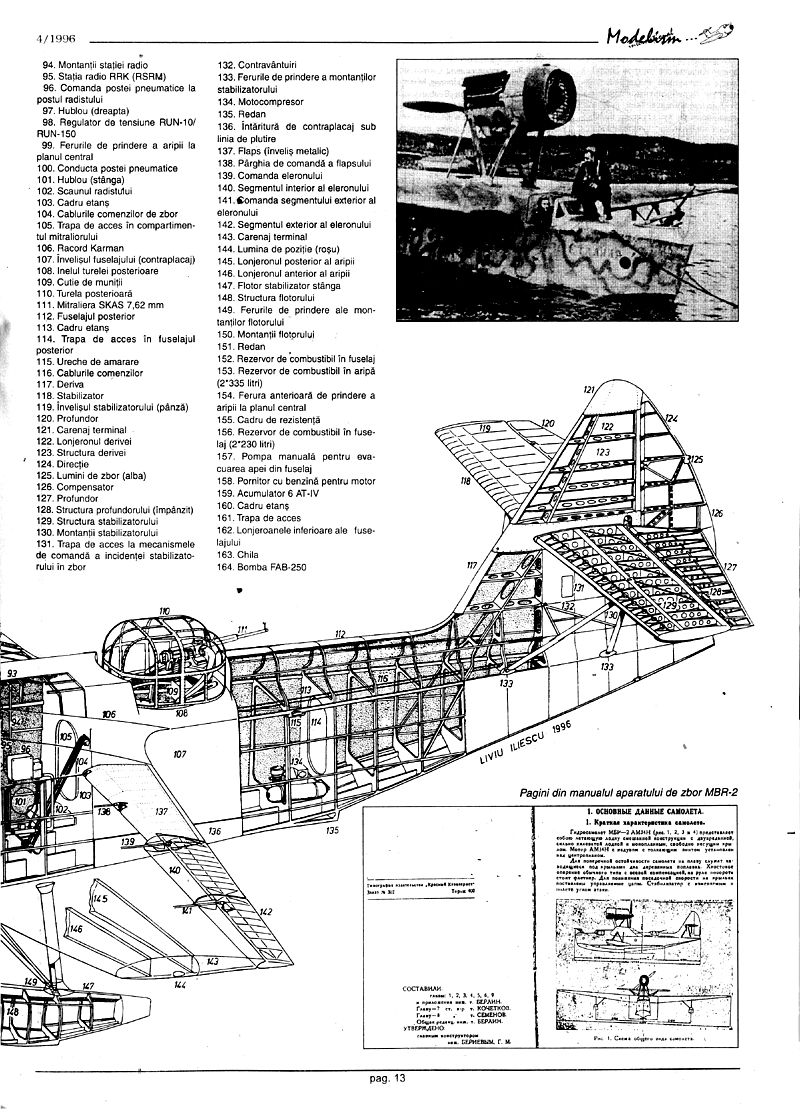

1. Inel de remorcare 2. Mitraliera SKAS 7,62 mm 3. Turela anterioară (compensată) 4. Cutia de muniție a mitralierei (500 cartuși) 5. Hublou (dreapta) 6. Cutie cu muniție de rezervă 7. Suportul pistolului de semnalizare 8. Cutie cu rachete de semnalizare (29 buc.) 9. Montura vizorului de bombardament OPB-1 10. Fanta vizorului 11. Compas A-3 12. Hublou (stânga) 13. Tabloul cu instrumente de bord al navigatorului - bombardier 14. Comanda postei pneumatice 15. Comanda lansatorului de bombe (ESBR-1) 16. Scaunul navigatorului bombardier 17. Butelie de oxigen 18. Cutia aparatului foto POTTE-1 bis 19. Montura agregatului pentru fotografiere panoramică 20. Trapa de acces 21. Cutia parașutelor luminoase PAR-13 22. Ureche de amarare 23. Suportul proiectorului RSF-150 24. Tubul Venturi 25. Tabloul de bord 26. Butelia de CO2 a instalației antiincendiu 27. Instalația telefonică internă SPU-3 28. Cablurie comenzilor de zbor 29. Maneta de comandă a voleților radiatorului 30. Maneta de gaze 31. Mansa volan a pilotului 32. Compas K-4 33. Tub Venturi pe partea stângă 34. Parbriz 35. Partea rabatabilă a cupolei carlingei pentru accesul pilotului și mecanicului de bord 36. Plafon vitrat 37. Sarniera trapei de acces 38. Ventilul instalației de oxigen a cabinei pilotului 39. Scaunul mecanicului de bord 40. Scaunul pilotului 41. Barca de salvare pliată 42. Trapa compartimentului bărcii de salvare 43. Nervurile bordului de atac al planului central 44. Nervura ranforsată 45. Lonjeronul anterior al planului central 46. Ferurile montanților suportului motor 47. Nervurile planului central 48. Rezervor de ulei (47 litri) 49. Gura de alimentare cu combustibil 50. Rezervor de combustibil în planul central 51. Montantul anterior al suportului motor 52. Șurub de reglare a unghiului de calaj al motorului 53. Ferurile anterioare ale joncțiunii arp planul central 54. Montant 55. Hobane încrucișate 56. Carenajul radiatorului 57. Fante de aerisire 58. Panou rabatabil pentru acces la motor 59. Rezervor de ulei (65 litri) 60. Radiatorul pentru apa motorului 61. Inelul NACA 62. Voletii radiatorului 63. Învelișul bordului de atac al aripii (contraplacaj) 64. Nervurile bordului de atac al aripii 65. Flotor dreapta 66. Montanții flotorului 67. Tubul Pitot 68. Lonjeronul anterior al aripii 69. Chesonul central al aripii 70. Structura chesonului central 71. Carenaj terminal 72. Lumina de poziție (verde) 73. Nervura ranforsată 74. Segmentul exterior al eleronului 75. Structura eleronului 76. Pârghia de comandă a eleronului 77. Segmentul interior al eleronului 78. Carenajul superior al motorului 79. Voletii de răcire al motorului 80. Panou de acces la motor 81. Radiator de ulei 82. Carenajul radiatorului de ulei 83. Montanți oblici 84. Ferura posterioară de prindere a aripii 85. Structura bordului de fugă al planului central 86. Ferurile posterioare ale montanților motorului 87. Montanții posteriori 88. Hobane încrucișate 89. Ferura de prindere a montanților la șasiul motorului 90. Carenajul posterior al motorului 91. Elice metalică 92. Bordul de fugă al aripii (împânzit) 93. Cabina radistului 94. Montanții stației radio 95. Stația radio RRK (RSRM) 96. Comanda postei pneumatice la postul radistului 97. Hublou (dreapta) 98. Regulator de tensiune RUN-10/RUN-150 99. Ferurile de prindere a aripii la planul central 100. Conducta postei pneumatice 101. Hublou (stânga) 102. Scaunul radistului 103. Cadru etanș 104. Cablurile comenzilor de zbor 105. Trapa de acces în compartimentul mitraliorului 106. Racord Karman 107. Învelișul fuselajului (contraplacaj) 108. Inelul turelei posterioare 109. Cutie de muniții 110. Turela posterioară 111. Mitraliera SKAS 7,62 mm 112. Fuselajul posterior 113. Cadru etanș 114. Trapa de acces în fuselajul posterior 115. Ureche de amarare 116. Cablurile comenzilor 117. Deriva 118. Stabilizator 119. Învelișul stabilizatorului (pânză) 120. Profundor 121. Carenaj terminal 122. Lonjeronul derivei 123. Structura derivei 124. Direcție 125. Lumini de zbor (albă) 126. Compensator 127. Profundor 128. Structura profundorului (împânzit) 129. Structura stabilizatorului 130. Montanții stabilizatorului 131. Trapa de acces la mecanismele de comandă a incidenței stabilizatorului în zbor 132. Contravântuiri 133. Ferurile de prindere a montanților stabilizatorului 134. Motocompresor 135. Redan 136. Întăritura de contraplacaj sub linia de plutire 137. Flaps (înveliș metalic) 138. Pârghia de comandă a flapsului 139. Comanda eleronului 140. Segmentul interior al eleronului 141. Comanda segmentului exterior al eleronului 142. Segmentul exterior al eleronului 143. Carenaj terminal 144. Lumina de poziție (roșu) 145. Lonjeronul posterior al aripii 146. Lonjeronul anterior al aripii 147. Flotor stabilizator stânga 148. Structura flotorului 149. Ferurile de prindere ale montanților flotorului 150. Montanții flotorului 151. Redan 152. Rezervor de combustibil în fuselaj 153. Rezervor de combustibil în aripă (2*335 litri) 154. Ferura anterioară de prindere a aripii la planul central 155. Cadru de rezistență 156. Rezervor de combustibil în fuselaj (2*230 litri) 157. Pompa manuală pentru evacuarea apei din fuselaj 158. Pornitor cu benzină pentru motor 159. Acumulator 6 AT-IV 160. Cadru etanș 161. Trapa de acces 162. Lonjeroanele inferioare ale fuselajului 163. Chila 164. Bomba FAB-250

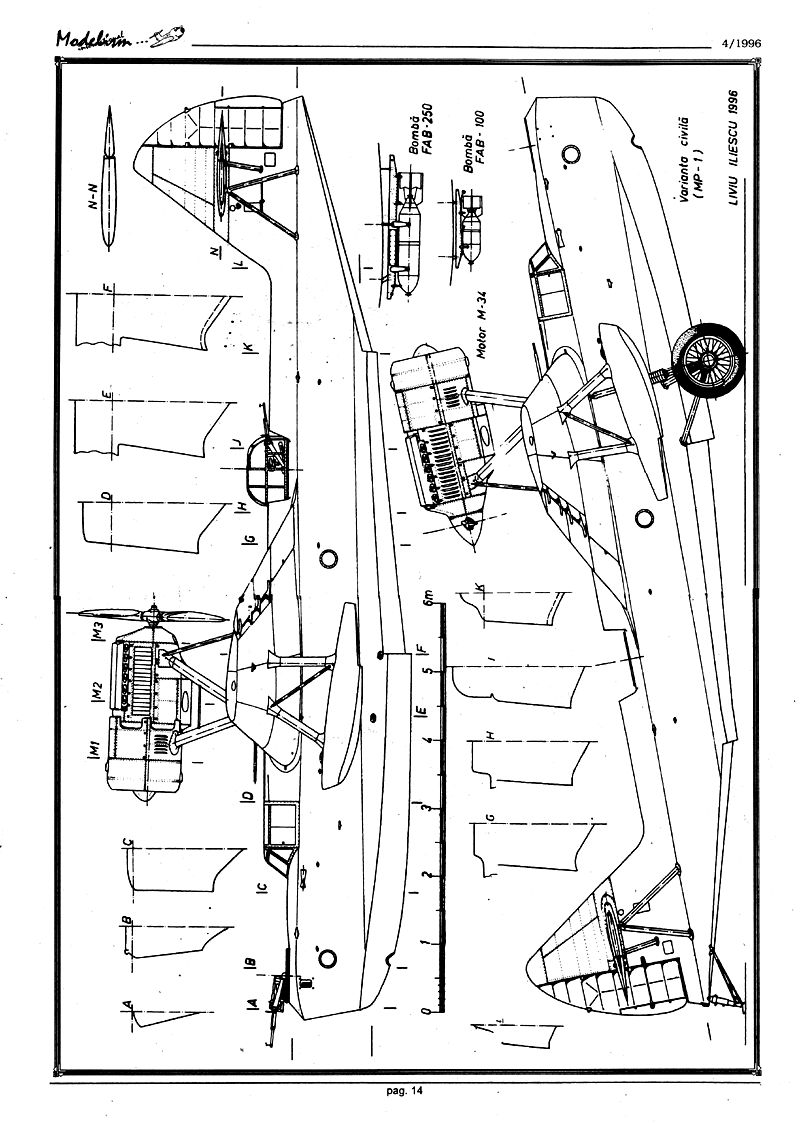

Motor M-34 Bombă FAB-250 Bombă FAB-100

Varianta civilă (MP-1)

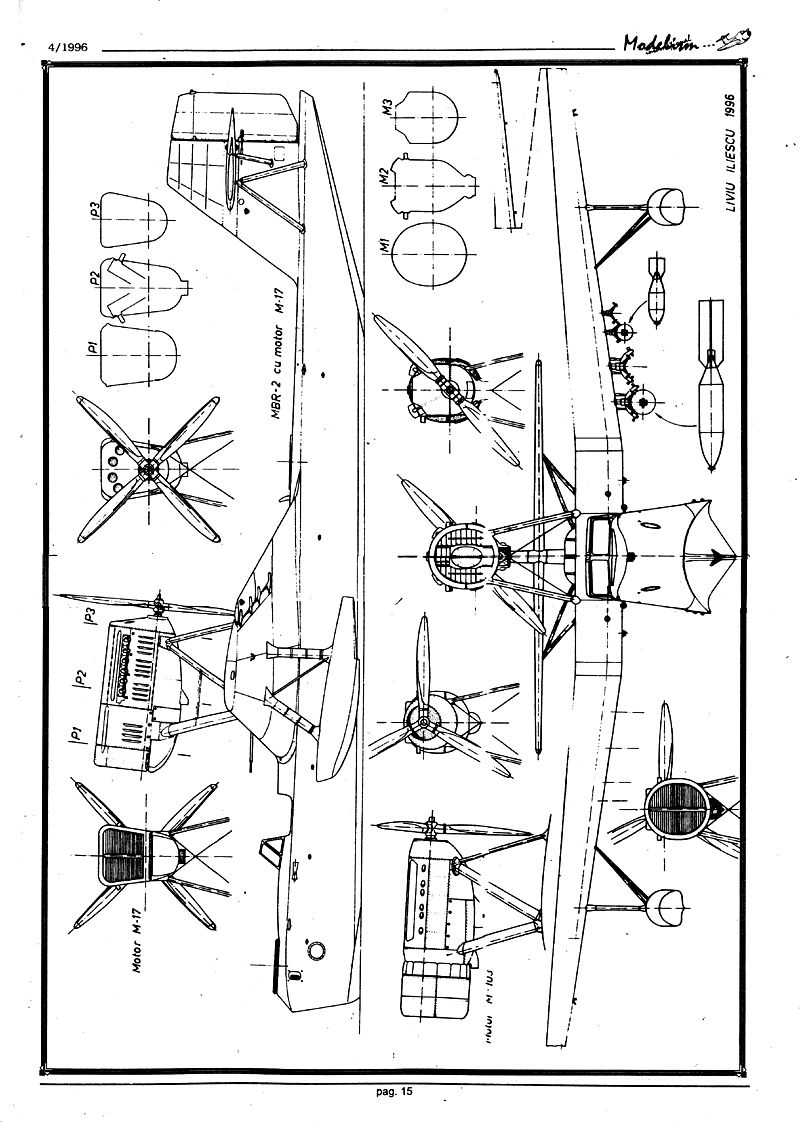

Motor M-17

MBR-2 cu motor M-17

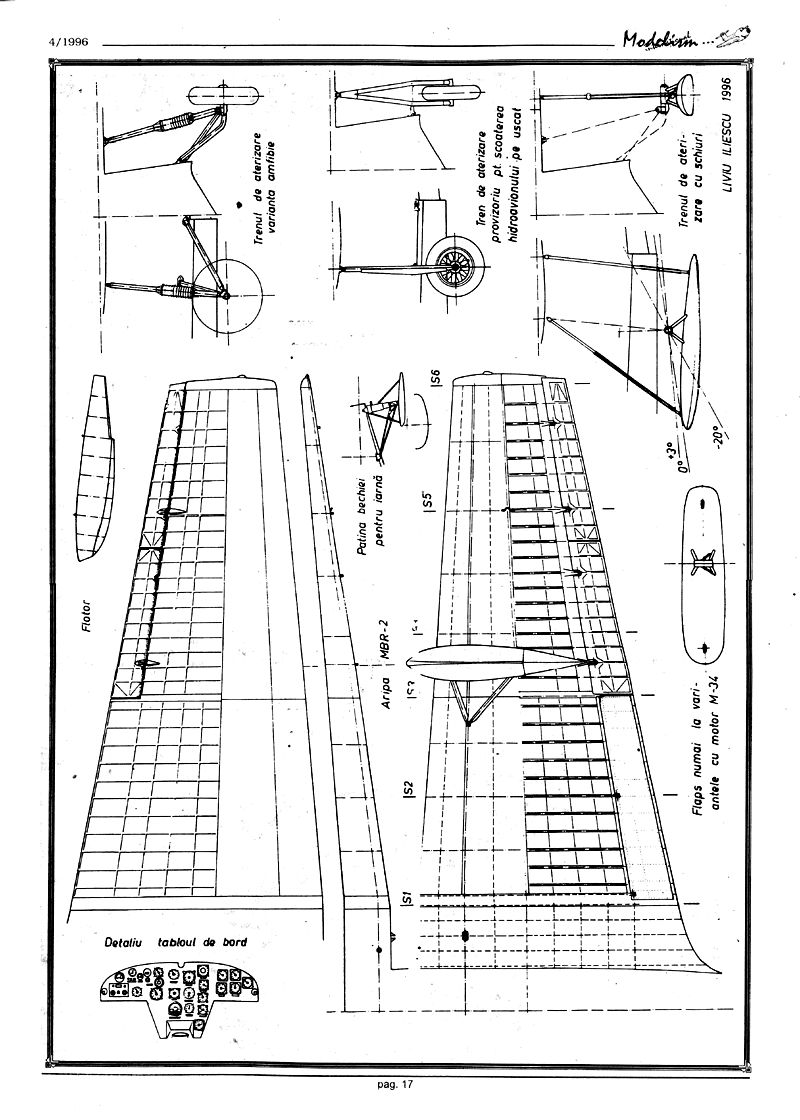

Detaliu tabloul de bord

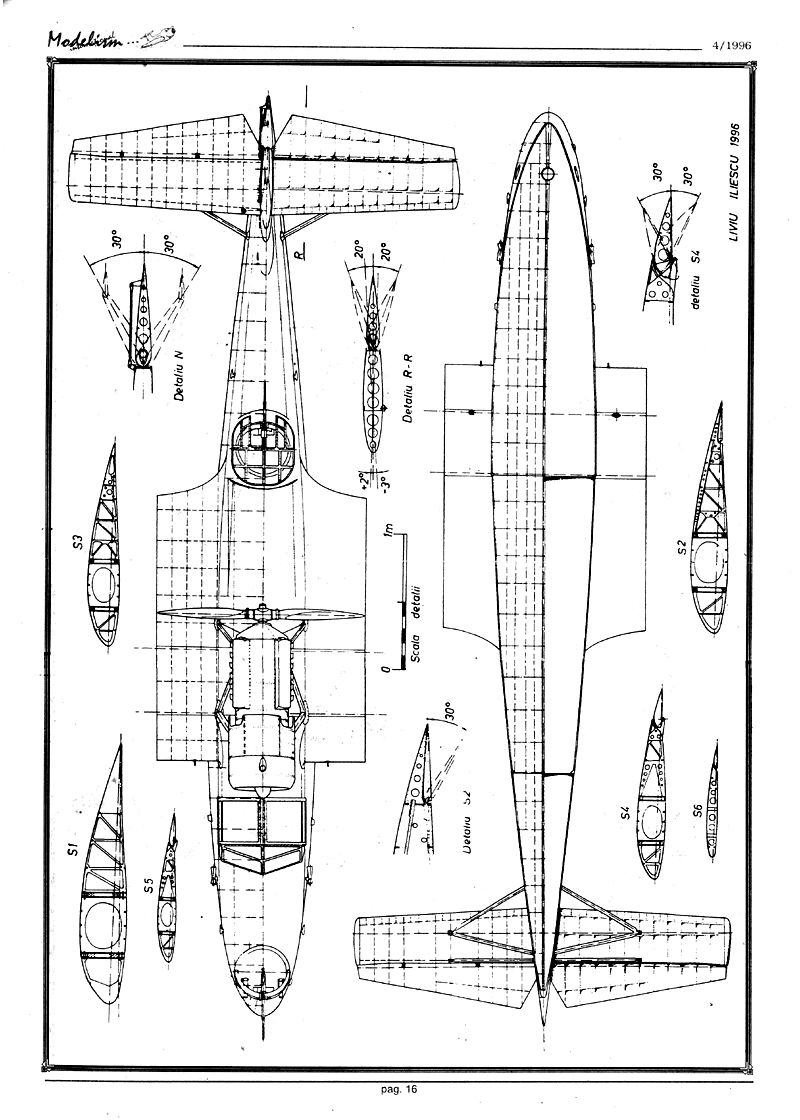

Flotor Aripa MBR-2

Pătina săniilor pentru iarnă

Trenul de aterizare varianta amfibie

Flaps numai la variantele cu motor M-34

Tren de aterizare provizoriu pt. scoaterea hidroavionului pe uscat

Trenul de aterizare cu schiuri

LIVIU ILIESCU 1996
