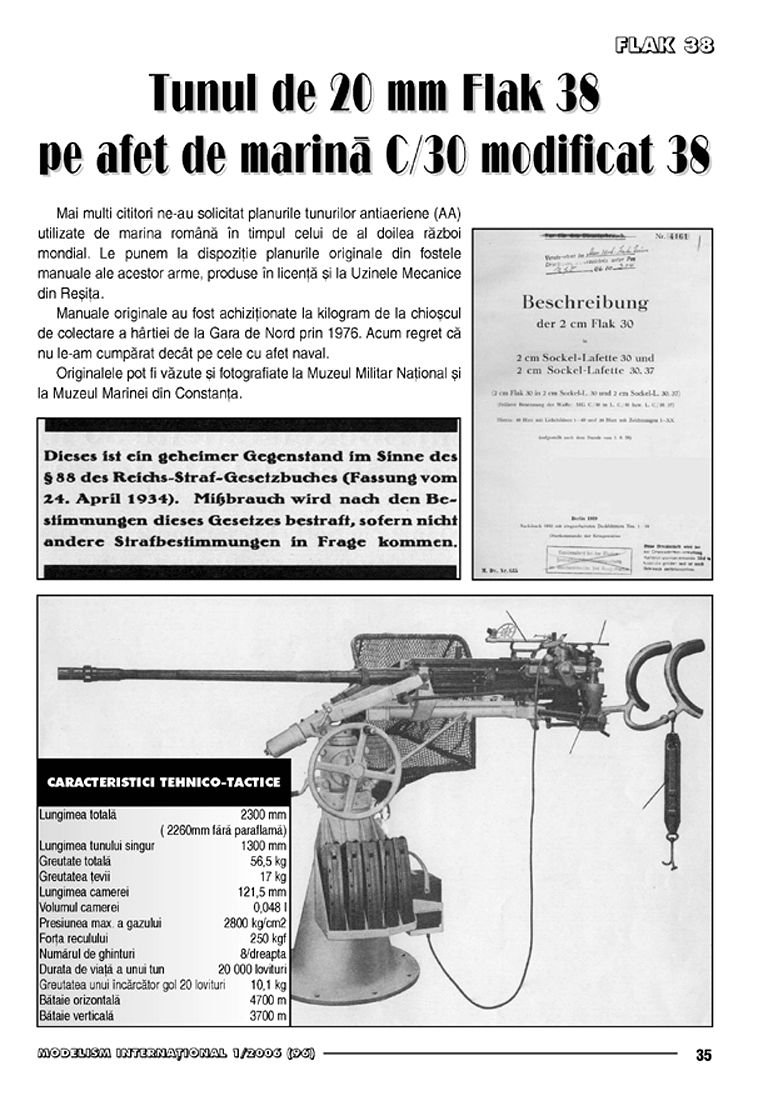

FLAK 38 Tunul de 20 mm Flak 38 pe afet de marină €/30 modificat 38

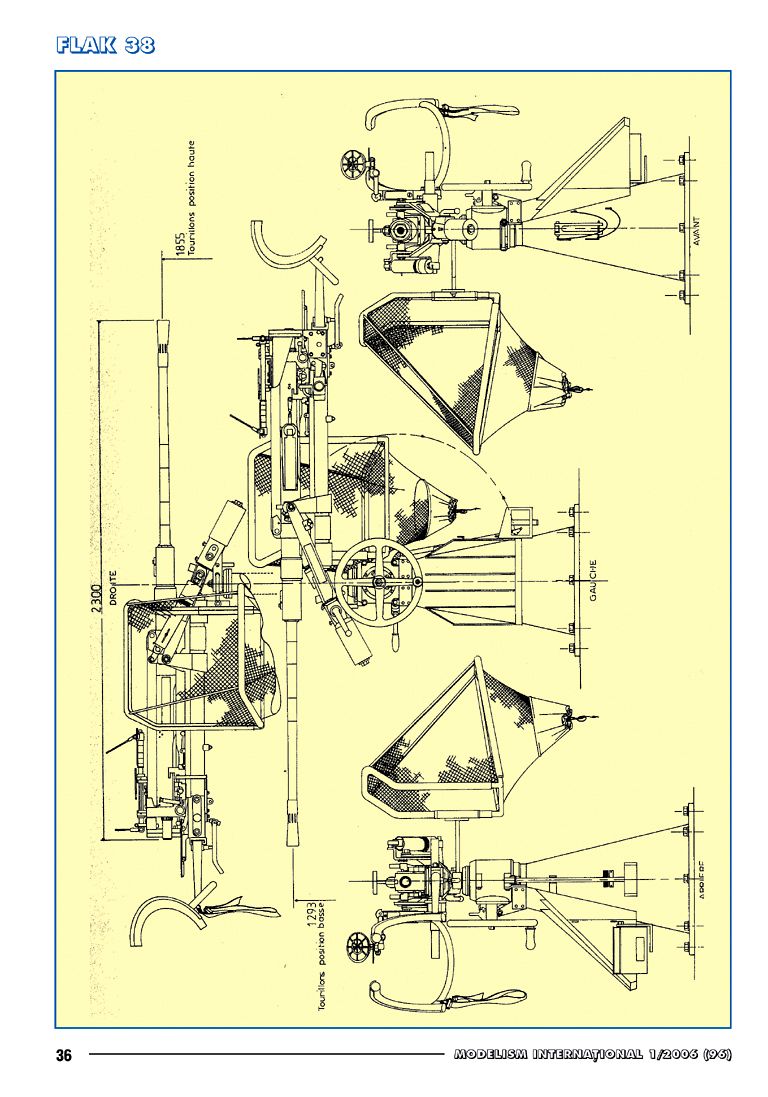

Mai mulți cititori ne-au solicitat planurile tunurilor antiaeriene (AA) utilizate de marina română în timpul celui de al doilea război mondial. Le punem la dispoziție planurile originale din fostele manuale ale acestor arme, produse în licență și la Uzinele Mecanice din Reșița.

Manuale originale au fost achiziționate la kilogram de la chioscul de colectare a hârtiei de la Gara de Nord prin 1976. Acum regret că nu le-am cumpărat decât pe cele cu afet naval.

Originalele pot fi văzute și fotografiate la Muzeul Militar Național și la Muzeul Marinei din Constanța.

Beschreibung der 2 cm Flak 30 2 cm Sockel-Lafette 30 und 2 cm Sockel-Lafette 30.37 Nr. 4161

Dieses ist ein geheimer Gegenstand im Sinne des §88 des Reichs-Straf-Gesetzbuches (Fassung vom 24. April 1934). Mißbrauch wird nach den Bestimmungen dieses Gesetzes bestraft, sofern nicht andere Strafbestimmungen in Frage kommen.

CARACTERISTICI TEHNICO-TACTICE

Lungimea totală: 2300 mm (2260mm fără paraflama) Lungimea tunului singur: 1300 mm Greutate totală: 56,5 kg Greutatea tevii: 17 kg Lungimea camerei: 121,5 mm Volumul camerei: 0,048 l Presiunea max. a gazului: 2800 kg/cm2 Forța reculului: 250 kgf Numărul de ghinturi: 8/dreapta Durata de viață a unui tun: 20 000 lovituri Greutatea unui încărcător gol 20 lovituri: 10,1 kg Bătaie orizontală: 4700 m Bătaie verticală: 3700 m

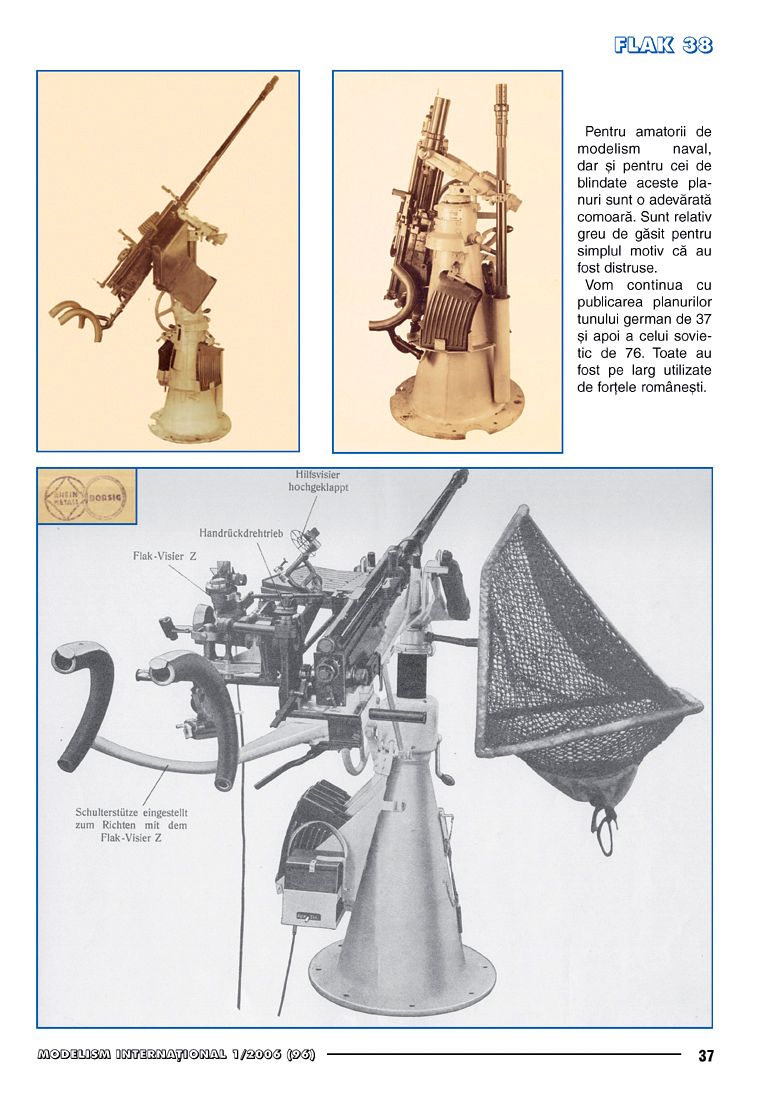

Pentru amatorii de modelism naval, dar și pentru cei de blindate aceste planuri sunt o adevărată comoară. Sunt relativ greu de găsit pentru simplul motiv că au fost distruse.

Vom continua cu publicarea planurilor tunului german de 37 și apoi a celui sovietic de 76. Toate au fost pe larg utilizate de forțele românești.
